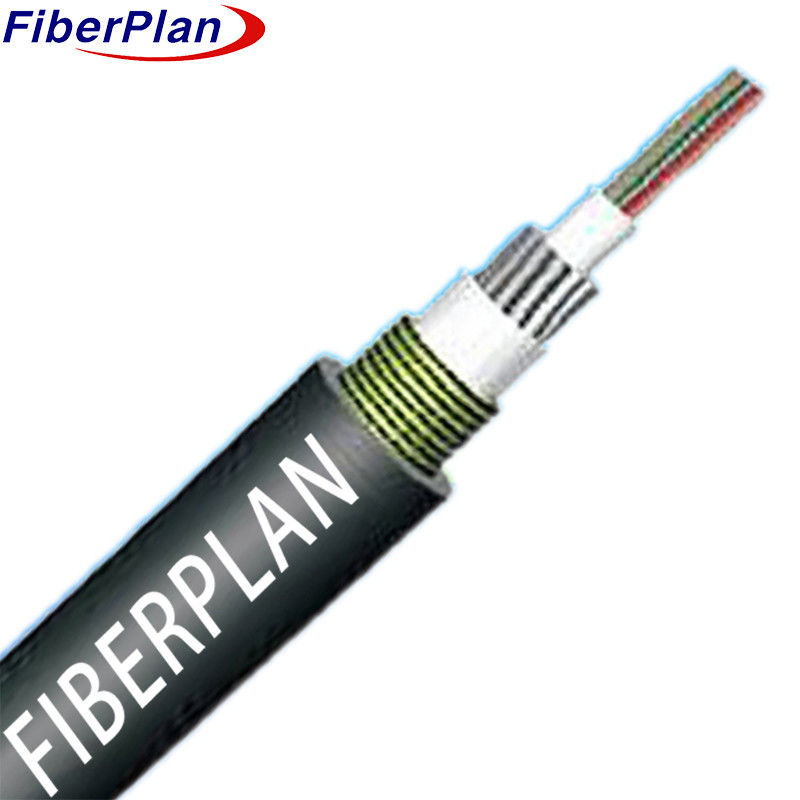

GYXTS كابل ألياف ضوئية مدعومة للخارج
الوصف
تصميم الكابل يتضمن ألياف بصرية داخل أنابيب بلاستيكية مرنة مليئة بمكونات مقاومة للماء.
لتعزيز الحماية، هذه الأنابيب محمية بخيط زجاجي منع الماء
شريط فولاذي. بالإضافة إلى ذلك يحتوي الكابل على سلاسل الشق لسهولة الوصول ويتم تعزيزه
الطبقة الخارجية من HDPE (البولي إيثيلين عالي الكثافة) لزيادة القوة والمرونة.
التطبيق
1 قابلية التكيف في الهواء الطلق: مصممة خصيصا للتوزيع في الهواء الطلق، وضمان أداء موثوق به في الغوص
ظروف الطقس
2 تثبيت متعدد الاستخدامات: مناسبة لكل من طرق وضع الهواء والأنابيب، مما يوفر المرونة لمختلف
سيناريوهات التأخير
3 قدرة الاتصالات على التنوع: قادرة على دعم الاتصالات على المسافات الطويلة وشبكة المنطقة المحلية
إعدادات، تلبية تطبيقات الشبكات المتنوعة عبر مسافات مختلفة.
الخصائص
1 موثوقية الميكانيكية ودرجة الحرارة: أداء ثابت عبر اختلافات درجة الحرارة و
مستويات الإجهاد، وضمان الموثوقية.
2 أنبوب مقاوم للهيدروليز عالية القوة: يوفر قوة دائمة ويقاوم هيدروليز لاستخدامها لفترة طويلة
في ظروف رطبة
3 حماية الألياف الحاسمة: مركب ملء الأنابيب المتخصصة يحمي الألياف المغلقة بفعالية ، مما يوفر
الحماية الأساسية
4 مقاومة السحق والمرونة: يوازن مقاومة الضغط مع المرونة ، مما يضمن التثبيت متعدد الاستخدامات.
5 حماية الأشعة فوق البنفسجية مع غطاء PE: يحافظ على سلامة الكابل عن طريق حماية من الأشعة فوق البنفسجية مع PE
الغطاء
6 تصميم ملء شامل: يضمن حماية بيئية شاملة في جميع أنحاء الكابل،
من خلال مركبات ملء في كل من الأنابيب الفضفاضة و قلب الكابل الكامل.
تفاصيل الهيكل
| عدد الألياف | 6-24C | ||||||
| أنبوب فضفاض | المواد | PBT | اللون | الأبيض | |||
| قطرها | 2.9±0.04mm (6-12C) | سمك | 0.4±0.03mm (6-12C) | ||||
| 3.5±0.04mm (24C) | 0.5±0.04mm (24C) | ||||||
| الخيوط | المواد | خيط زجاجي مسدود للماء | كمية | 20 خيط | |||
| الحبال الممزقة | كمية | (1110*2) *2 | اللون | الأبيض | |||
| الدرع | المواد | شرائط الصلب المموجة | قطرها | 0.21*20ملم | |||
| غطاء خارج | المواد | HDPE | اللون | أسود | |||
| قطرها | 7.4±0.1mm (6-12C) | سمك | 1.1±1.4 ملم (6-12C) | ||||
| 8.5±0.2mm (24C) | 1.4±0.1mm (24C) | ||||||
| الوزن الصافي | 48±5kg/km | ||||||
الأداء الميكانيكي والبيئي
| قوة السحب | (ماكس) | 2000N | |||||
| حمولة السحق | (ماكس) | 2000N/100mm | |||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التخزين | -50 درجة مئوية+70 درجة مئوية | ||||||
| درجة حرارة العمل | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.4 | 125±0.4 | 125±0.4 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
