| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTS53 |

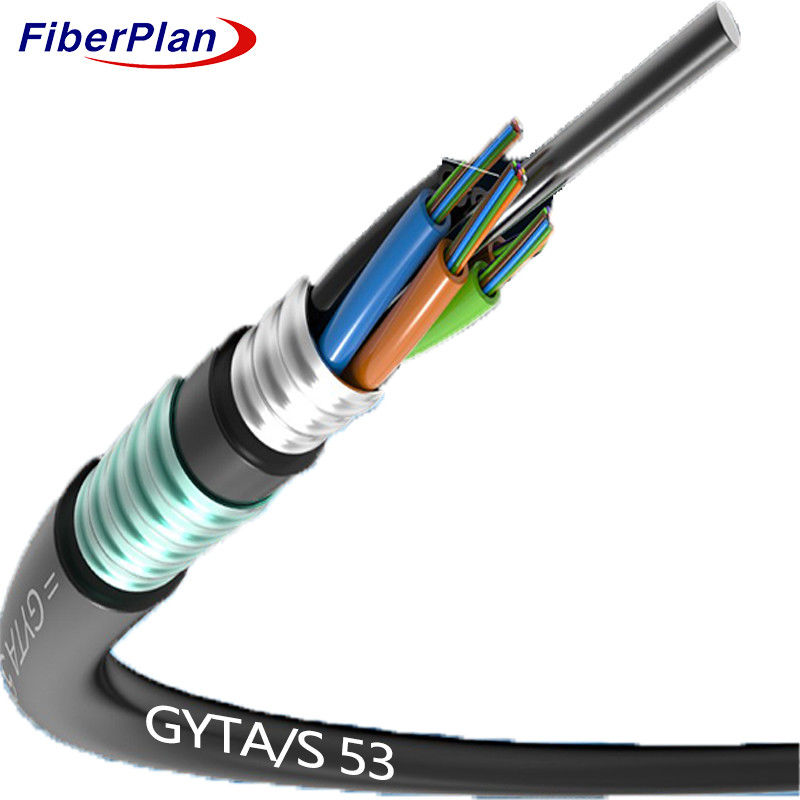

كابلات الألياف الضوئية الموثوقة للاتصالات الطويلة والشبكات المحلية
الوصف
يتم وضع الألياف داخل أنابيب بلاستيكية عالية القوة مليئة بمكون مقاوم للماء.
في مركز النواة هو سلك فولاذي ، يحتمل أن يكون مغلفًا بالبولي إيثيلين للكابلات ذات أعداد الألياف العالية ،
هذه الأنابيب والملءات تحيط بعنصر القوة، وتشكل
قلب كابل دائري. للحماية من الماء، يتم ملء النواة بمكون وقائي
غطاء داخلي رقيق من PE. بعد تطبيق PSP (Polyethylene Terephthalate) ، يتم الانتهاء من الكابل مع غطاء PE الخارجي
الغطاء
التطبيق
* مصممة للاستخدام في الهواء الطلق: مصممة لتحمل ظروف بيئية متنوعة ، مثالية للوضع في الهواء الطلق.
* التوافق متعدد الاستخدامات: مناسبة لتركيبات الهواء والقنوات والدفن المباشر ، مما يوفر خيارات نشر قابلة للتكيف.
* قابلية التكيف مع الاتصالات: مصممة لكل من الاتصالات على المسافات الطويلة وتوصيل شبكات المنطقة المحلية.
تلبية الاحتياجات المختلفة للاتصالات في البيئات الخارجية.
الخصائص
1 أداء ميكانيكي ودرجة حرارة قوية: يضمن قوة قوية ومرونة عبر درجات الحرارة،
ضمان التشغيل الموثوق به.
2 أنبوب فضفاض مقاوم للهيدروليز: يوفر المتانة عن طريق حماية المكونات من
أضرار الهيدروليزة
3 المركب الخاص لملء الأنابيب: يزيد من متانة الألياف وأدائها من خلال مركب متخصص.
4 مقاومة السحق والمرونة: يوازن مقاومة الضغط مع ضمان التكيف أثناء التثبيت
5 تدابير التصميم الصلبة للماء:
* سلك الصلب عضو القوة المركزية
* ملء كامل للأنابيب والكابلات
* حاجز الرطوبة APL
* PSP لمقاومة الرطوبة
* مادة منع الماء
تفاصيل بناء الكابلات
| عدد الألياف | 12- 144 النواة | |||||||
| حبل ملء | 4-0 | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك الفولاذ / FRP | ||||||
| الحجم | 1.2ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الغطاء الداخلي | المواد | PE/HDPE | ||||||
| قطرها | 2.0 ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| مقاومة داخلية | المواد | شريط من الألومنيوم | ||||||
| معدات الدفع الخارجية | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 1.7±0.2 ملم | |||||||
لون الألياف
| عدد الألياف8 نواةلكل أنبوب | 1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| من 24 إلى 42 | 14.0±0.2ملم | 150±2kg/km | |||||
| 48نواة | 14.0±0.2ملم | 200±2kg/km | |||||
| 60نواة | 14.0±0.2ملم | 205±2kg/km | |||||
| 72 قلب | 15.5±0.2ملم | 210±5kg/km | |||||
| 96 قلب | 17.1±0.2ملم | 270±5kg/km | |||||
| 144 قلب | 20.3±0.2ملم | 310±5kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 3000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 4000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | على المدى الطويل | 1000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | قصيرة الأجل | 3000 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±25 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
