كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | جيكستس |

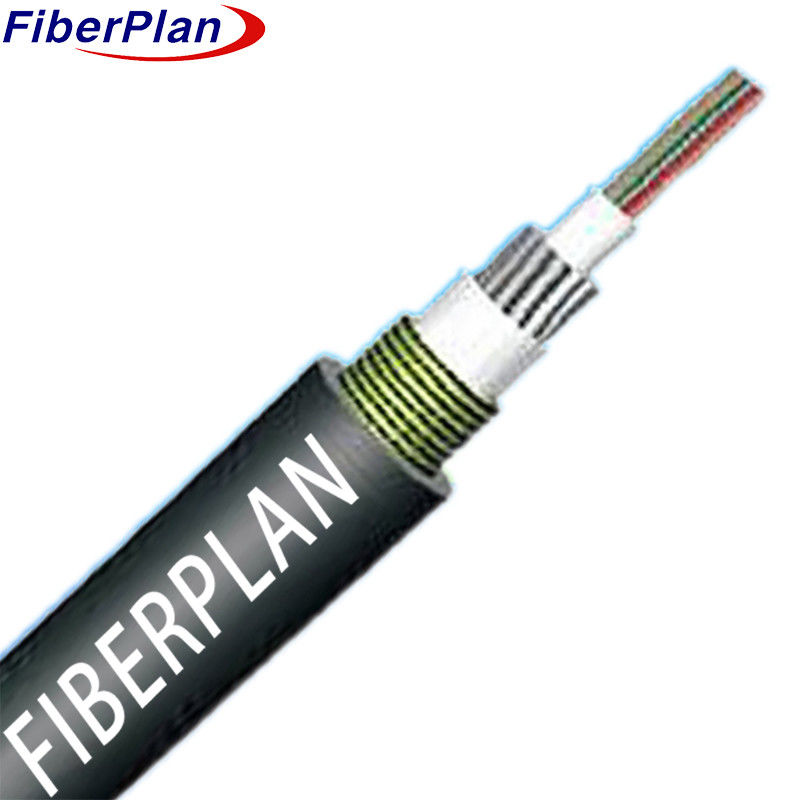

التوزيع في الهواء الطلق الشبكات البعيدة والمحلية دائمة ومرنة GYXTS
الوصف
تصميم الكابل يغطي الألياف الضوئية في أنابيب بلاستيكية مرنة مليئة بمكونات مقاومة للماء.
يتم تعزيز الأنابيب بخيوط زجاجية منع الحمل وتلفها بشريط فولاذ مجرف.
تم تجهيزها بخيوط التمزق لسهولة الوصول وتضم طبقة خارجية قوية من البولي إيثيلين عالي الكثافة
(HDPE) لتحسين القوة والمتانة.
التطبيق
1 قابلية التكيف في الهواء الطلق: مصممة للتوزيع في الهواء الطلق ، مما يضمن أداء ثابت في مختلف الطقس
الشروط
2 التثبيت متعدد الاستخدامات: مناسبة بشكل جيد للتثبيتات الجوية والأنابيب ، مما يوفر المرونة لتنفيذ متنوع
سيناريوهات
3 تنوع الاتصالات: قادرة على استيعاب كل من إعدادات الشبكات لمسافات طويلة ومنطقة محلية.
الغذاءلمجموعة واسعة من متطلبات الشبكات عبر مسافات مختلفة.
الخصائص
1 موثوقية ميكانيكية ودرجة حرارة: يظهر أداء ثابت في درجات حرارة مختلفة
والضغوط الميكانيكية، وضمان الموثوقية.
2 أنبوب مقاوم للهيدروليز عالية القوة: يوفر القوة ويقاوم التحلل المائي ، مما يسمح باستخدام طويل الأمد
حتى في ظروف رطبة
3 حماية الألياف الحرجة: تستخدم مركبات متخصصة داخل الأنبوب لحماية الألياف المغلقة ، وضمان
حماية حيوية
4 مقاومة السحق والمرونة: يوازن مقاومة الضغط مع المرونة ، مما يتيح التثبيت متعدد الاستخدامات
الطرق.
5 حماية الأشعة فوق البنفسجية مع غطاء PE: يحافظ على سلامة الكابلات عن طريق حمايتها من الأشعة فوق البنفسجية مع PE
الغطاء
6 تصميم ملء شامل: يضمن حماية بيئية شاملة في جميع أنحاء الكابل
مركبات ملء في كل من أنبوب فضفاض و قلب الكابل.
تفاصيل الهيكل
| عدد الألياف | 6-24C | ||||||
| أنبوب فضفاض | المواد | PBT | اللون | الأبيض | |||
| قطرها | 2.9±0.03mm (6-12C) | سمك | 0.4±0.03mm (6-12C) | ||||
| 3.5±0.03mm (24C) | 0.5±0.02mm (24C) | ||||||
| الخيوط | المواد | خيط زجاجي مسدود للماء | كمية | 20 خيط | |||
| الحبال الممزقة | كمية | (1110*2) *2 | اللون | الأبيض | |||
| الدرع | المواد | شرائط الصلب المموجة | قطرها | 0.21*20ملم | |||
| غطاء خارج | المواد | HDPE | اللون | أسود | |||
| قطرها | 7.4±0.3mm (6-12C) | سمك | 1.1±1.3mm (6-12C) | ||||
| 8.5±0.1mm (24C) | 1.4±0.2mm (24C) | ||||||
| الوزن الصافي | 48±3kg/km | ||||||
الأداء الميكانيكي والبيئي
| قوة السحب | (ماكس) | 2000N | |||||
| حمولة السحق | (ماكس) | 2000N/100mm | |||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التخزين | -50 درجة مئوية+70 درجة مئوية | ||||||
| درجة حرارة العمل | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±4 | 242±4 | 242±4 | |||
