كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | 53 |

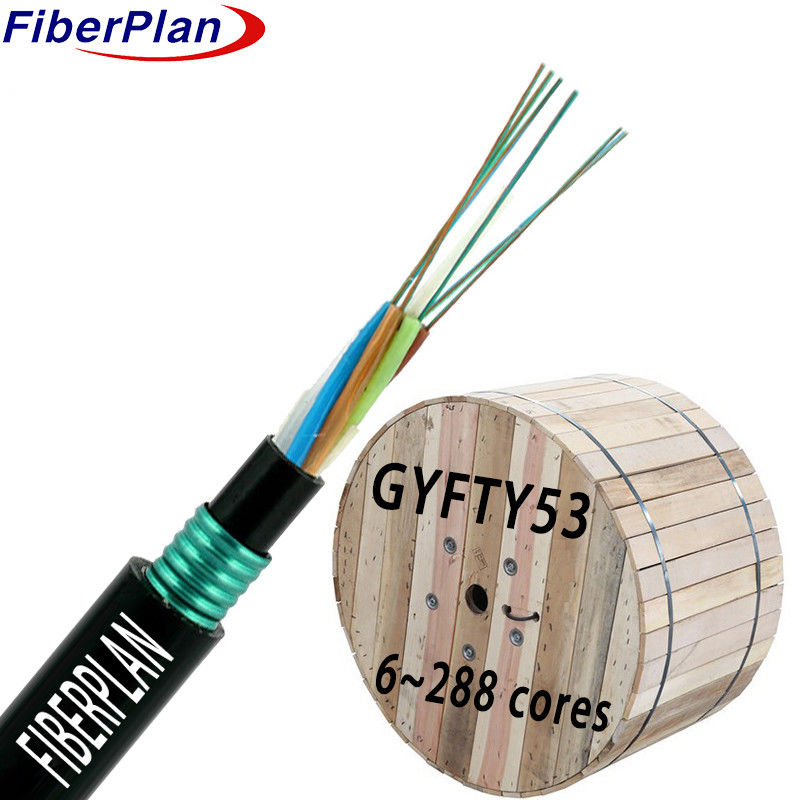

GYFTY53 كابل الدفن المباشر للاستخدام في الهواء الطلق مع حماية ضد القوارض
الوصف
الألياف البصرية مغلقة في أنبوب بلاستيكي عالي القوة مليء بمكونات مقاومة للماء.
البلاستيك المعزز بالألياف (FRP) يعمل كعنصر المقاومة الكهربائية، ربما مغلف بالبوليثيلين للكابلات
حول هذا النواة، الأنابيب والملءات مرتبة بشكل معقد،
للوقاية من دخول المياه ، يتم حماية قلب الكابل بواسطة شريط منع الماء وشريط PE الداخلي الرقيق
في النهاية يتم تطبيق طبقة PSP على طول على الغطاء الداخلي ، واستكمال الكابل مع PE الخارجية
غلاف للحماية الإضافية.
التطبيق
1 مصممة للتوزيع في الهواء الطلق وتطبيقات الدفن المباشر، وضمان أداء قوي في
الظروف الخارجية
2 تم تصميمها خصيصا لنظم نقل الطاقة الجذعية، وتقدم الكفاءة والموثوقية في
إعدادات الشبكة
3 مثالية للوصول والشبكات المحلية في بيئات عالية التداخل الكهرومغناطيسي، وتقليل الإشارة
انقطاعات في الاتصالات المستقرة.
الخصائص
1 أداء ميكانيكي ودرجة حرارة قوية: انها تتفوق في تحمل مختلف درجات الحرارة
الإجهاد، وضمان التشغيل المتسق.
2 أنبوب فضفاض مقاوم للهيدروليز: تم تصميم هذا الأنبوب خصيصا لتحمل
التدهور، وضمان المتانة حتى في البيئات الرطبة.
3 مركب خاص لملء الأنابيب: يحمي الألياف الحساسة، مما يضمن طول عمرها وأفضل وظائفها.
4 مقاومة سحق متوازنة مع المرونة: يصل الكابل إلى توازن بين مقاومة السحق في حين
أيضا مرنة بما فيه الكفاية لتركيبات متعددة الأبعاد.
5 ملء كامل للأنبوب الفضفاض والكابل النواة مع مركب ملء: كل بوصة من الأنابيب والنواة مليئة
مع المركب الواقي، وتعزيز الصلابة العامة.
6 طبقة PSP تعزز مقاومة الرطوبة: طبقة بولي إيثيلين تيريفتالات تعمل كدروع إضافية ضد
الرطوبة، وتعزيز مرونة الكابل ضد الظروف الرطبة.
تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5 ملم) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | |||
