| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |

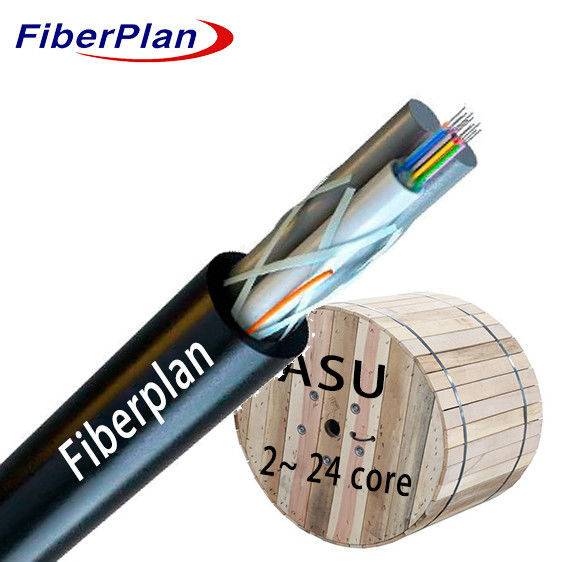

| رقم الموديل | ASU (ميني ADSS) |
كابل ألياف ضوئية ألياف ضوئية ألياف ضوئية
الوصف
هذا الكابل ASU الألياف الضوئية يبرز كحل مطلوب في الشبكات الضوئية FTTH، وخاصة
تصميمها المسطح الذي تم تصميمه بعناية.
ولكن يقدم أيضا سهولة رائعة في التثبيت.
ويعود الأمر أيضاً إلى كفاءة التكلفة، فمن خلال انخفاض تكاليف التثبيت والصيانة
التوازن بين الموثوقية والجدوى الاقتصادية. من الناحية الهيكلية ، يضم حبل الألياف الضوئية SM غير الأساسية
يحمي بواسطة أنبوب فضفاض آمن. علاوة على ذلك، فإنه يتضمن مكونين مصممين خصيصا
تعزيز ربط الحبل وتعليقها، وتعزيز مرونته واستقراره داخل الشبكة المعقدة
تشكيل أورك
التطبيق
1 التكيف مع التوزيع في الهواء الطلق: مصممة للاستعمال في البيئات الخارجية، مما يشير إلى المرونة
ملاءمة مختلف الظروف الجوية والعوامل الخارجية.
3 التوافق مع ناقل الطاقة بالجذع: قادر على التعامل مع متطلبات نقل الطاقة بالجذع
أنظمة، مما يشير إلى الصلابة والكفاءة في إدارة النقل عالية الطاقة في إطار واسعة
الشبكات.
4 قابلية التكيف عالية للتداخل الكهرومغناطيسي: مناسبة للوصول والشبكات المحلية في المواقع ذات التداخل الكهرومغناطيسي العالي
التداخل الكهرومغناطيسي، مما يعني القدرة على تقليل حساسية التداخل والحفاظ على
اتصال مستقر حتى في بيئات كهرومغناطيسية صعبة
الخصائص
1 أداء ميكانيكي ودرجة حرارة قوية: وظائف موثوقة عبر نطاقات درجة الحرارة
مستويات الإجهاد الميكانيكي للعمل المستمر.
2 أنابيب فضفاضة عالية القوة مقاومة للهيدروليز: بنية أنابيب دائمة مقاومة للهيدروليز ، مما يضمن
طول العمر حتى في المناطق المعرضة للرطوبة 3متخصصة.
3 حماية الألياف: الحماية المخصصة الألياف، مما يضمن الحماية الأساسية لأليافها
طول العمر.
4 مقاومة السحق والمرونة: قوة متوازنة ضد الضغط مع المرونة ، مثالية للتركيبات متعددة الاستخدامات.
5 مركب ملء الأنابيب الفضفاضة: يعزز الصفات الوقائية للأنابيب الفضفاضة ، وتعزيز الكابل ضد
عوامل بيئية.
6 ملء 100% من قلب الكابل: يضمن ملء كامل لقلب الكابل حماية شاملة ،
ضد عوامل خارجية مختلفة على المدى الطويل.
تفاصيل بناء الكابلات
| عدد الألياف | 2-12نواة | |||||||
| حاجز الرطوبة | شريط منع الماء | |||||||
| أنابيب فضفاضة وعناصر ملء | المواد | PBT | ||||||
| قطرها | 2.2mmF±0.1ملم | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| الحجم | 2.0 ملم±0.2ملم | |||||||
| السباق | 50m~150m | |||||||
| قطر الكابل الكلي | 8.0 ملم±0.5ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE | ||||||
| قطرها | 1.8±0.2 ملم | |||||||
| وزن الكابلات لكل كم | 60kg/km | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء | على المدى الطويل | 10D | |||||
| قصيرة الأجل | 20D | ||||||
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 600 | |||||
| قصيرة الأجل | 1500 | ||||||
| حمولة السحق ((N/100mm) | على المدى الطويل | 300 | |||||
| قصيرة الأجل | 1000 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.5 | 10.4±0.5 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
