كابل الألياف البصرية في الهواء الطلق
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |
استخدام خارجية كابل ADSS مع أنابيب فضفاضة مقاومة للهيدروليز وأعضاء قوة FRP

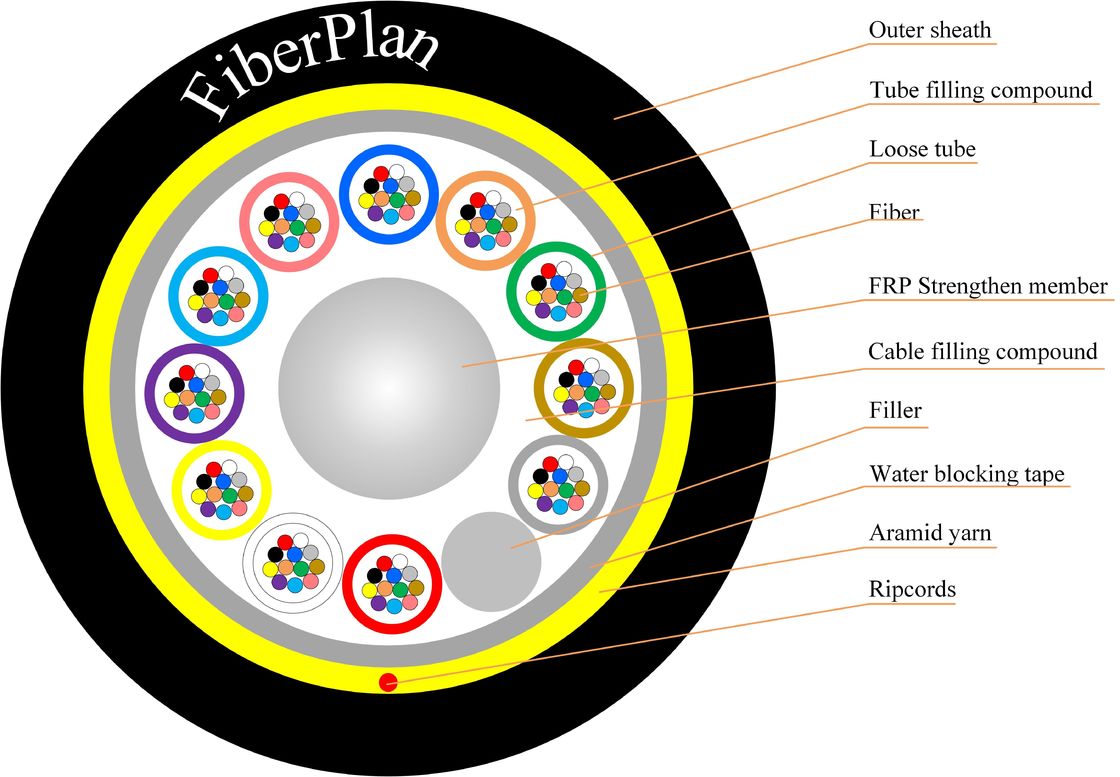

الوصف
أنابيب بلاستيكية عالية النطاق تحتوي على الألياف، والتي تمتلئ بمركب مقاوم للماء.
هذا، هناك كيفلار للحماية الإضافية، مع مادة منع الماء الحفاظ على مقاومة للماء والتكامل
في نهاية المطاف، يتم تغطية التركيب بأكمله في قطعة من البوليتر قوية.
غطاء هيلين (PE) للدفاع ضد العناصر الخارجية.
التطبيق
تحدد هذه المواصفات المعايير الأساسية للكابلات ADSS ذات الدرع الواحد
مصممة لتركيبات الهواء أو القنوات.
السمات
1 متانة ميكانيكية استثنائية وقدرة على تحمل درجات حرارة متطرفة.
2 أنابيب فضفاضة عالية القوة مقاومة للهيدروليز.
3 مركب متخصص داخل الأنابيب لحماية الألياف الأساسية
4 مقاومة متوازنة للصدع والمرونة.
5 تعزيز مزدوج بخيوط FRP والأراميد لزيادة قوة الشد.
6 مصممة لسهولة المستخدم مع تصميم مضغوط وخفيف الوزن لسهولة التثبيت.
تفاصيل بناء الكابلات
| عدد الألياف | 2-144البر | |||||||
| حاجز الرطوبة | شريط منع الماء | |||||||
| أنابيب فضفاضة وعناصر ملء | المواد | PBT | ||||||
| قطرها | 2.2mmF±0.1ملم | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| الحجم | 2.0 ملم±0.1ملم | |||||||
| الخيوط | خيوط دوبون كيلفر (6 قطع) | |||||||
| السباق | 50m~150m | |||||||
| قطر الكابل الكلي | 15.0 ملم±0.3ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| وزن الكابلات لكل كم | 95kg/km | |||||||
| الغطاء الخارجي | المواد | PE | ||||||
| قطرها | 1.8±0.1ملم | |||||||
| وزن الكابلات لكل كم | 95kg/km | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء | على المدى الطويل | 10D | |||||
| قصيرة الأجل | 20D | ||||||
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 600 | |||||
| قصيرة الأجل | 1500 | ||||||
| حمولة السحق ((N/100mm) | على المدى الطويل | 300 | |||||
| قصيرة الأجل | 1000 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| فتحة رقمية ((NA)) | .... | .... | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±0.8 | 62.5±2.3 | 50±0.8 | |||
| قطر الغطاء | امم | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
