كل الكابلات الكهربائية ذاتية الدعم
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |
كابلات الألياف الضوئية الـ ADSS المقاومة للماء والكسر للاستخدام في الهواء الطلق
الوصف
تصميم الكابل يعطي الأولوية لحماية الألياف عن طريق تغليفها داخل أنبوب بلاستيكي فضفاض عالي النمط
مع مركب مقاوم للماء. هذا الترتيب يضمن العزل ضد الرطوبة، وحماية المكونات المغلقة
الألياف. لتعزيز الكابل بشكل أكبر، يتم لف طبقة من الكيفلار حول الأنابيب، مما يعزز قوتها الكلية
مرونة. بالإضافة إلى خصائصها العازلة للماء ، فإن مادة منع الماء تحافظ على دقة الكابل
ويحمي الكابل من دخول المياه. وأخيراً، يتم تغليف الكابل في غطاء من البولي إيثيلين (PE) ، مما يوفر
طبقة إضافية من الحماية وتعزيز مقاومة العوامل البيئية الخارجية.
التطبيق
تحدد المواصفات المتطلبات الأساسية لجهاز الدعم الذاتي الكامل للكهرباء (ADSS)
الكابلات المخصصة لتركيبات الهواء أو القنوات.
السمات
1 أداء ميكانيكي ودرجة حرارة موثوق به: يضمن وظيفة ثابتة عبر درجات حرارة مختلفة
التشوهات والإجهاد الميكانيكي، وضمان الموثوقية في بيئات متنوعة.
2 أنبوب فضفاض مقاوم للهيدروليز عالية القوة: يستخدم أنبوبًا متينًا مقاوم للهيدروليز ، مما يضمن
أداء طويل حتى في الظروف الرطبة.
3 مركب خاص لملء الأنابيب: يوفر حماية أساسية للألياف المغلقة ، مما يعزز من مدة استمراريتها
القدرة والأداء.
4 المقاومة المشتركة للصدع والمرونة: يوازن مقاومة الضغط مع المرونة ، مما يتيح تنوع
التثبيت دون المساس بالمتانة.
5 تعزيز قوة الشد مع أسلاك الفولاذ الموازية: يعزز قوة الشد عن طريق استخدام اثنين متوازية
أسلاك فولاذية
6 تصميم صغير وخفيف الوزن: تم تصميمه لسهولة وسهولة التثبيت بسبب خفيفة الوزن وسهولة استخدامها
هيكل صغير

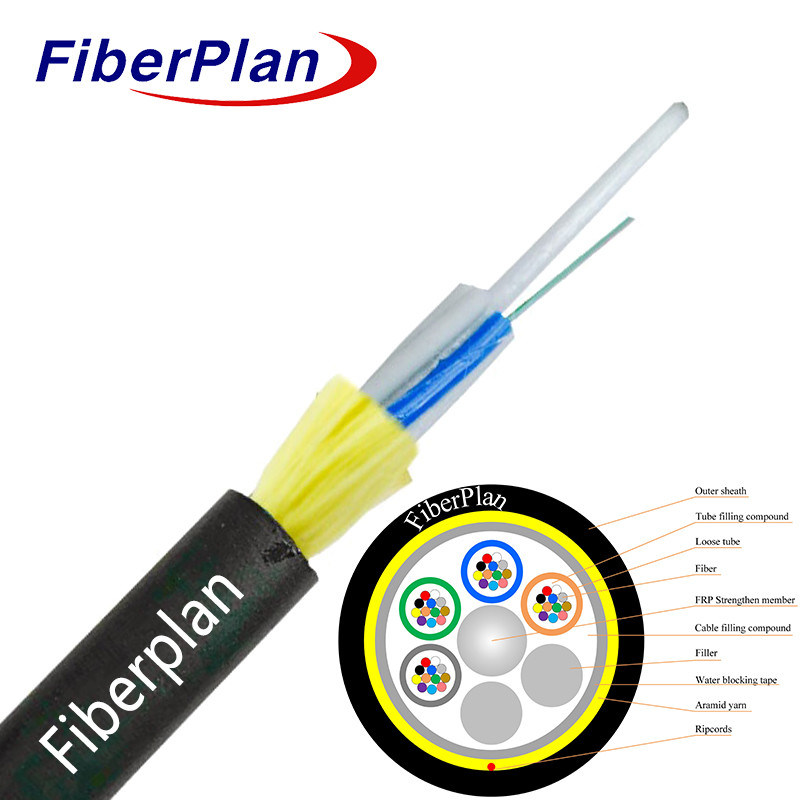

تفاصيل بناء الكابلات
| عدد الألياف | 2-144البر | |||||||
| حاجز الرطوبة | شريط منع الماء | |||||||
| أنابيب فضفاضة وعناصر ملء | المواد | PBT | ||||||
| قطرها | 2.2mmF±0.2ملم | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| الحجم | 2.0 ملم±0.2ملم | |||||||
| الخيوط | خيوط دوبون كيلفر (6 قطع) | |||||||
| السباق | 50m~150m | |||||||
| قطر الكابل الكلي | 15.0 ملم±0.4ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| وزن الكابلات لكل كم | 65kg/km | |||||||
| الغطاء الخارجي | المواد | PE | ||||||
| السماكة | 1.8±0.3ملم | |||||||
| وزن الكابلات لكل كم | 105kg/km | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء | على المدى الطويل | 10D | |||||
| قصيرة الأجل | 20D | ||||||
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 600 | |||||
| قصيرة الأجل | 1500 | ||||||
| حمولة السحق ((N/100mm) | على المدى الطويل | 300 | |||||
| قصيرة الأجل | 1000 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*ك م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| طول الموجة λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | 242± 6 | 242±6 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
