كابلات الألياف البصرية المقاومة للماء والكسر
الوصف
الدفاعات الطبقاتية من الأنبوب البلاستيكي ذو النمط العالي مع مركب مقاوم للماء إلى تعزيز كيفلار
وتخلق المواد المضادة للماء درعًا ضد الرطوبة، مما يضمن الحفاظ على حماية الألياف.
ويعمل الغطاء كطبقة حماية نهائية، مما يعزز مقاومة الكابل ضد التهديدات البيئية الخارجية.
التصميم الشامل يضمن موثوقية الكابل وطول عمره في ظروف صعبة.
التطبيق
تحدد هذه المواصفات المعايير الأساسية التي تحكم كابل Single Jacket All-Dielectric Self-Supporting (ADSS) ،
مصممة خصيصًا للاستخدام في المنشآت الهوائية أو القنوات.
السمات
1 أداء ميكانيكي ودرجة حرارة موثوق به: يضمن بقاء وظائف الكابل
متسقة على الرغم من الضغوط البيئية المختلفة، وضمان الموثوقية عبر مختلف
درجات الحرارة والضغوط الميكانيكية.
2 أنبوب فضفاض مقاوم للهيدروليز: يحتوي على أنبوب قوي مقاوم للهيدروليز،
تمكين الكابل من الحفاظ على سلامة الأداء حتى في الظروف الرطبة أو الرطبة على مدار فترة طويلة.
فترات محددة.
3 مركب ملء الأنابيب المتخصصة: يزيد من متانة الألياف وأدائها عن طريق استخدام
مركب صيغته داخل الأنبوب، وتوفير حماية أساسية للألياف المغلقة ضد
أضرار محتملة
4 المقاومة المشتركة للكسر والمرونة: يوازي قدرة الكابل على مقاومة الضغط دون تعقيد
مما يزيد من مرونته، مما يسمح بطرق تثبيت متعددة الاستخدامات مع ضمان استمراريتها.
5 تعزيز قوة الشد مع الأسلاك الفولاذية الموازية: يستخدم أسلاك فولاذية موازية لتعزيز
قوة الشد للكابل، مما يضمن مرونة وقوة أكبر، وخاصة تحت التوتر.
6 التصميم المدمج والخفيف الوزن: تم تصميمه لتركيب سهل وسهل الاستخدام
هيكل خفيف الوزن ومدمج، مما يسهل التعامل مع النظام وتوزيعه في مجموعة متنوعة من الأوضاع.

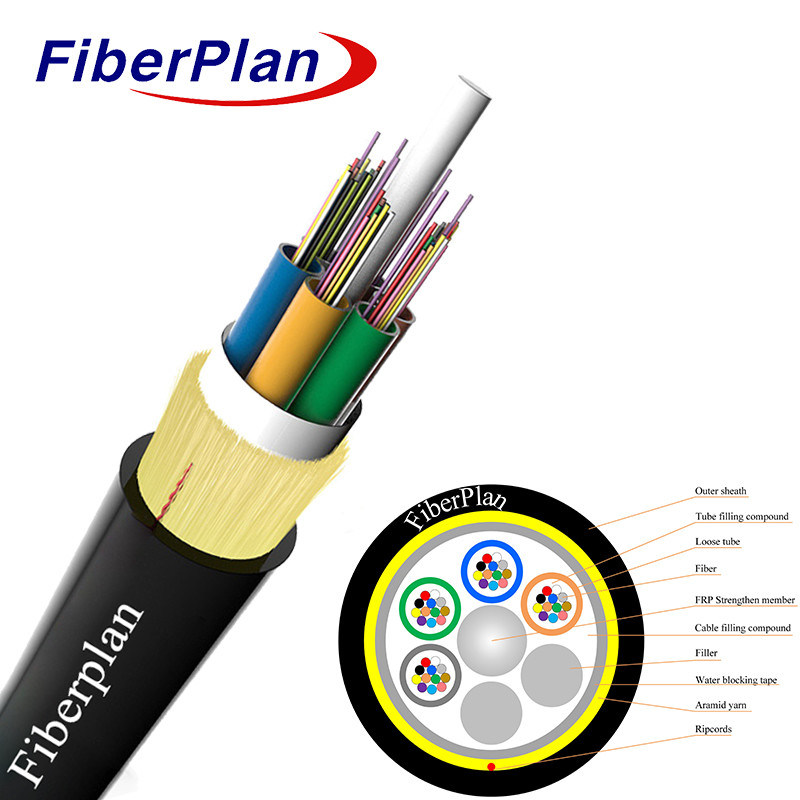

تفاصيل بناء الكابلات
| عدد الألياف | 2-144البر | |||||||
| حاجز الرطوبة | شريط منع الماء | |||||||
| أنابيب فضفاضة وعناصر ملء | المواد | PBT | ||||||
| قطرها | 2.2mmF±0.3ملم | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| الحجم | 2.0 ملم±0.1ملم | |||||||
| الخيوط | خيوط دوبون كيلفر (8 قطع) | |||||||
| السباق | 50m~150m | |||||||
| قطر الكابل الكلي | 15.0 ملم±0.3ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| وزن الكابلات لكل كم | 65kg/km | |||||||
| الغطاء الخارجي | المواد | PE | ||||||
| السماكة | 1.8±0.2 ملم | |||||||
| وزن الكابلات لكل كم | 105kg/km | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء | على المدى الطويل | 10D | |||||
| قصيرة الأجل | 20D | ||||||
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 600 | |||||
| قصيرة الأجل | 1500 | ||||||
| حمولة السحق ((N/100mm) | على المدى الطويل | 300 | |||||
| قصيرة الأجل | 1000 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| طول الموجة λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.4 | 10.4±0.4 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤3 | ≤3 | .... | .... | .... | |
