كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYFTA53 |

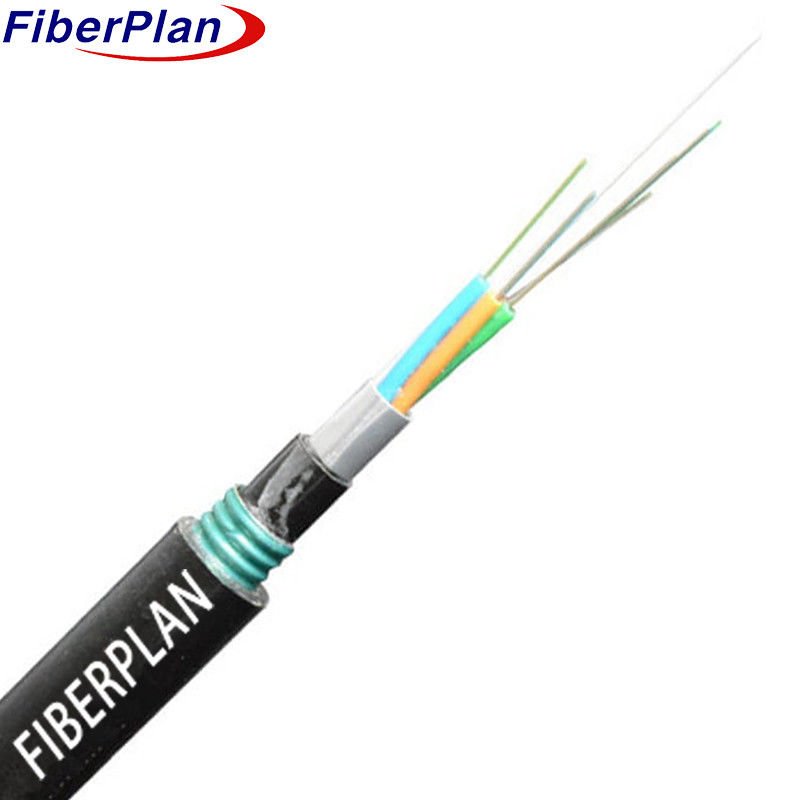

12C SM MM G652D كابل ألياف ضوئية متعددة الوسائط في الهواء الطلق GYFTA53
الوصف
يستخدم هذا الكابل الألياف البصرية تصميم أنبوب فضفاض عالي القوة لإيواء ألياف 250 ميكرو متراً في
البلاستيك. هذه الأنابيب مملوءة بمكونات مقاومة للماء و محاطة بسلسلة FRP غير معدنية
الأعضاء الثالثة في النواة، وتشكل الأنابيب والملءات بنية كابلات صغيرة.
لحماية من دخول المياه ، يتم وضع الملمس البولي إيثيلين الألومنيوم (APL) حول الكابل
بعد ذلك يتم إضافة غطاء داخلي رقيق من البروتين الهيدروجيني ، معزز بطبقة من الخيوط الكيفلار لزيادة درجة الحرارة
المقاومة للرياح. تتضمن الطبقة الأخيرة من الكابل PSP المطبقة طولياً لمقاومة الرطوبة ، وهي
مغطاة بغطاء PE الخارجي للحماية الشاملة.
التطبيق
1 مثالي للاستخدام في الهواء الطلق، بما في ذلك المنشآت الدفن المباشر.
2 مناسبة لأنظمة نقل الطاقة بالجذع.
3 مصممة للوصول والشبكات المحلية في المناطق عالية التداخل الكهرومغناطيسي.
الخصائص
1 أداء ميكانيكي ودرجة حرارة قوي، مما يضمن الموثوقية في ظروف مختلفة.
2 مركب خاص لملء الأنابيب يحمي الألياف بشكل حاسم.
3 توازن مقاومة السحق مع المرونة لتركيب متعدد الأبعاد.
4 تطبيق PSP يعزز مقاومة الرطوبة، مما يعزز من متانة الكابل.
تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5 ملم) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | |||
