كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | 53 |

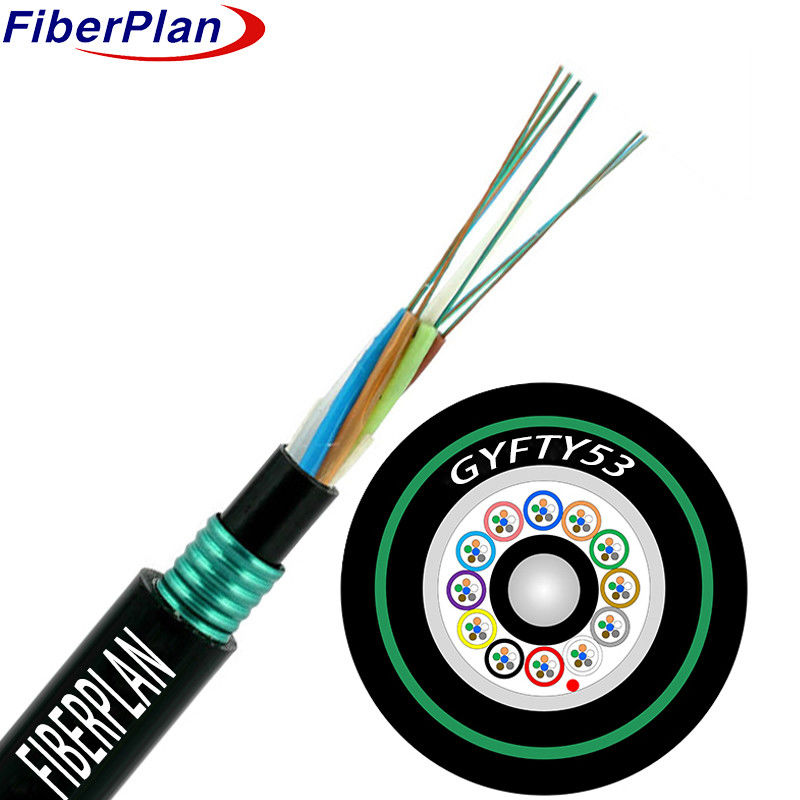

الاستخدام في الهواء الطلق مع حماية ضد القوارض للدفن المباشر GYFTY53
الوصف
هيكل الكابل يتضمن ألياف مدعومة في أنبوب بلاستيكي عالي القوة، مليء بمركب مقاوم للماء.
في جوهرها، من البلاستيك المعزز بالألياف (FRP) ، في بعض الأحيان مغطى بالبوليثيلين (PE) للكابلات عالية عدد الألياف،
يعمل كعضو المقاومة الكهربائية. يتم لف الأنابيب والملءات حول هذا العضو المقاومة، وتشكيل
القلب الدائري. يتم حماية هذا القلب من دخول المياه بواسطة شريط منع الماء، مغطى بشريط رقيق
غطاء داخلي PE. بعد ذلك يتم تطبيق طبقة PSP على طول على الغطاء الداخلي، ويتم تحديد الكابل
مع غطاء PE الخارجي للحماية الإضافية.
التطبيق
★ مصممة للتوزيع في الهواء الطلق والدفن المباشر، مما يضمن المتانة في ظروف مختلفة.
★ مصممة لنظم نقل الطاقة الجذعية، وتحسين كفاءة نقل الطاقة.
★ مثالية للوصول والشبكات المحلية في المناطق ذات التداخل الكهرومغناطيسي العالي، وضمان الاتصال الموثوق به
وسط بيئات صعبة
الخصائص
1 مرونة ميكانيكية قوية واستقرار درجة حرارة.
2 بناء أنابيب فضفاضة عالية القوة مقاومة للهيدروليز.
3 حماية الألياف الحرجة التي تضمنها مركب ملء أنبوب متخصص.
4 الميزانات المقاومة للصدع مع المرونة للاستخدام المتعدد الاستخدامات.
5 قلب الكابل المملأ بالكامل مع مركب ملء أنبوب فضفاض للحماية المضافة.
6 طبقة PSP تعزز مقاومة الرطوبة لزيادة المتانة.
تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5 ملم) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | |||
