| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTY53 |

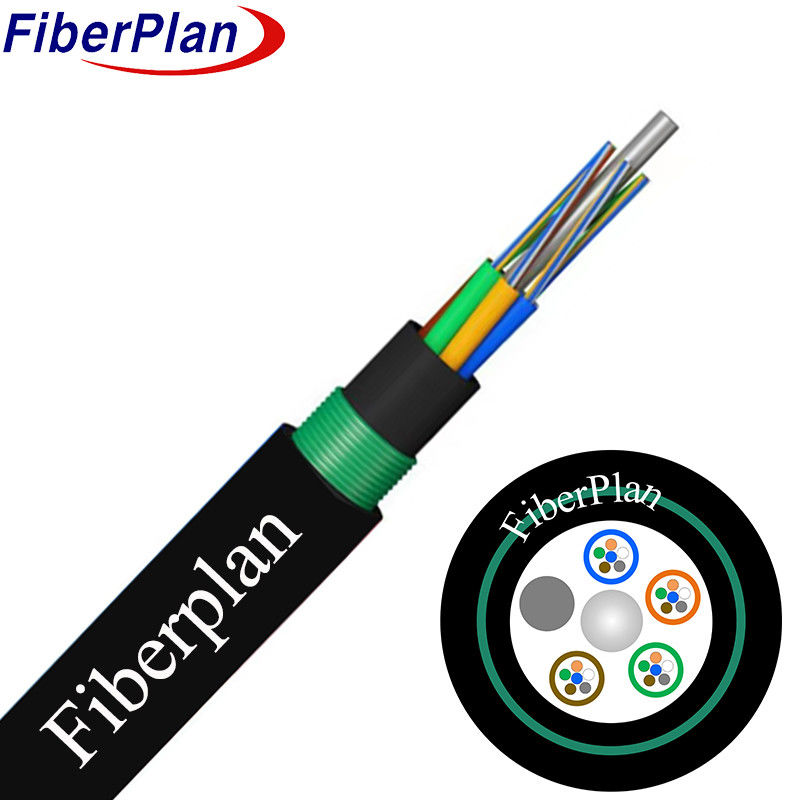

قوة عالية القوة الغطاء المزدوج المدرع GYTY53
الوصف
تشكيل الكابلات يتضمن الألياف الموجودة داخل أنبوب مرن مصنوع من البلاستيك عالية القوة، مليئة
مع مركب مقاوم للماء. وضعت في قلب هو سلك الصلب، في بعض الأحيان مغلفة بالبوليث-
الايلين (PE) للكابلات ذات عدد الألياف العالي، بمثابة عنصر قوة معدنية.
أنابيب والملءات متماسكة لتشكيل قلب دائري مضغوط. لحماية من دخول المياه، يتم تشغيل الكابل
يتم ملء النواة بالمركب المملئ وتغطيتها بغطاء داخلي رقيق من PE. بعد ذلك يتم وضع طبقة من PSP.
يتم تطبيقها على طول على الغطاء الداخلي ، مما يكمل الكابل بغطاء خارجي PE وقائي.
التطبيق
1 مصممة للتوزيع في الهواء الطلق، مما يضمن المتانة في مختلف الظروف.
2 متوافق مع أنظمة الهواء والأنابيب والمدفونة المباشرة.
3 مصممة لكل من حاجات الاتصالات الشبكة لمسافات طويلة ومنطقة محلية.
الخصائص
1 قوة ميكانيكية ممتازة ومقاومة لدرجات الحرارة.
2 بناء أنابيب فضفاضة عالية القوة مقاومة للهيدروليز.
3 مركب خاص لملء الأنابيب يضمن حماية الألياف الحيوية.
4 الميزانات المقاومة للصدع مع المرونة للاستخدام المتعدد الاستخدامات.
5 يضمن صمود الماء من خلال تدابير متعددة:
* قوة مركزية توفرها أسلاك الفولاذ.
* ملء محور الكابلات الكامل مع مركب ملء الأنابيب الفارغة.
* حاجز الرطوبة APL.
* طبقة PSP لمقاومة الرطوبة المحسنة.
* مادة منع الماء للحماية الإضافية.
تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | أمم | 125±0.5 | 125±0.5 | 125±0.5 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | أمم | 242±6 | 242±6 | 242±6 | |||
