كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTC8S |

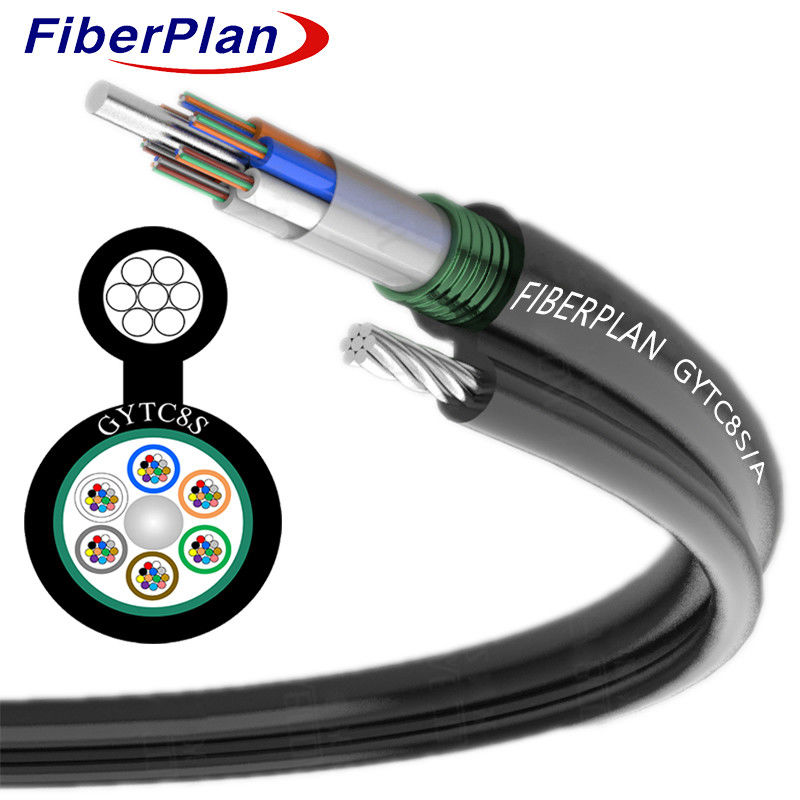

GYTC8S الشكل 8 كابلات الألياف البصرية ذاتية الدعم الجوي
الوصف
هذا الكابل يحتوي على ألياف داخل أنبوب بلاستيكي فضفاض عالي النمط مليء بمكون مقاوم للماء.
يعمل سلك فولاذي في النواة كعضو في القوة المعدنية. الأنابيب والملءات تحيط بهذا النواة، وتشكل
كابل دائري مضغوط. بعد تطبيق PSP حول النواة، هذا القسم، يرافقه
الأسلاك للدعم ، مغطاة في غلاف البولي إيثيلين (PE) ، مما يخلق هيكل الشكل 8.
في المنشآت الجوية ذاتية الدعم، هذا الكابل يوفر أداء موثوق به في مثل هذه الإعدادات.
التطبيق
1 مصممة للتركيبات الجوية والأنابيب، والتكيف بسلاسة مع هذه الأساليب.
2 مصممة للتوزيع في الهواء الطلق، وضمان المتانة في مختلف البيئات.
3 يدعم كل من اتصالات المسافات الطويلة والاتصالات الشبكة المحلية
خيارات العمالة
السمات
1 يظهر قوة ميكانيكية قوية ومرونة حرارية.
2 تصميم أنبوب فضفاض مقاوم للهيدروليز عالية القوة يضمن المتانة.
3 مركب خاص لملء الأنابيب يوفر حماية حيوية للألياف.
4 الميزانات المقاومة للصدع مع المرونة للاستخدام المتعدد الاستخدامات.
5 غطاء PE يحمي الكابل من الأشعة فوق البنفسجية الضارة، مما يعزز طول العمر.
تفاصيل بناء الكابلات
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| القطر الخارجي (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-16.5 | 5.4X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| سمك الغطاء الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| حجب الماء النظام |
المواد | هلام ملء / شريط منع الماء | |||||
| القوة المركزية العضو |
المواد | FRP | قطرها | 1.4 ((6-48) 2.0 ((72-144) |
|||
| القوة العقلية العضو |
المواد | أسلاك فولاذية متقطعة | النوع | 1.0mm*7 | |||
| الدرع | المواد | شريط من الألومنيوم | |||||
| غالوس | المواد | PE | الحجم (الارتفاع * الوزن) |
2.5*1.5ملم | |||
| غطاء خارج | المواد | PE | اللون | أسود | |||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 3000N | |||||
| على المدى القصير | 7000N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 300N/100mm | |||||
| على المدى القصير | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.8 | 125±0.8 | 125±0.8 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
