كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYFXTY |
خفيفة الوزن الوسطى أنبوب فضفاض كابل الألياف الضوئية مع اثنين FRP تعزيز
GYFXTY
الوصف
يتم وضع الألياف البصرية داخل أنبوب بلاستيكي فضفاض ذو درجة عالية، مليء بمكون مقاوم للماء،
ويتم تغطيتها بنظام حجب للمياه.
يتم وضعها على جانبي الأنابيب. وأخيرا، يتم حجز الكابل بواسطة غطاء البولي إيثيلين (PE) للحماية.
التطبيق
مصممة لتركيبات الهواء أو القنوات.
السمات
* يظهر أداء ميكانيكي ودرجة حرارة ممتازة.
* يحتوي على أنبوب فضفاض عالي القوة مقاوم للتحلل المائي
* يستخدم مركب خاص لملء الأنابيب لضمان حماية الألياف الحيوية
* يظهر كل من مقاومة السحق والمرونة.
* يحتوي على FRP لتحسين قوة الشد
* يفتخر قطره الصغير، تصميم خفيف الوزن لسهولة وسهولة التثبيت.

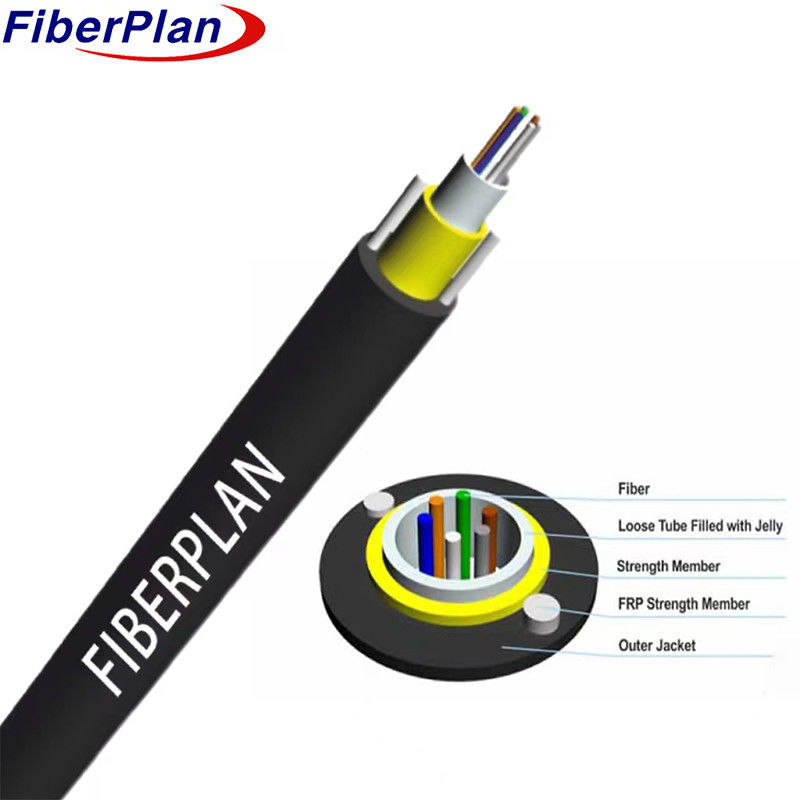

تفاصيل الهيكل
| عدد الألياف | 2F-24F | ||||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| قطرها | 2.6±0.1ملم | سمك | 0.5±0.05ملم | ||||
| عضو قوة | المواد | FRP | قطرها | Φ1.0mm | |||
| الغطاء الخارجي | المواد | الـ MDPE | اللون | أسود | |||
| قطرها | 7.1±0.5 ملم | سمك | 2.0±0.2ملم | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 400N | |||||
| على المدى القصير | 800N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.2 | 125±0.2 | 125±0.2 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
