كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYFXTY |

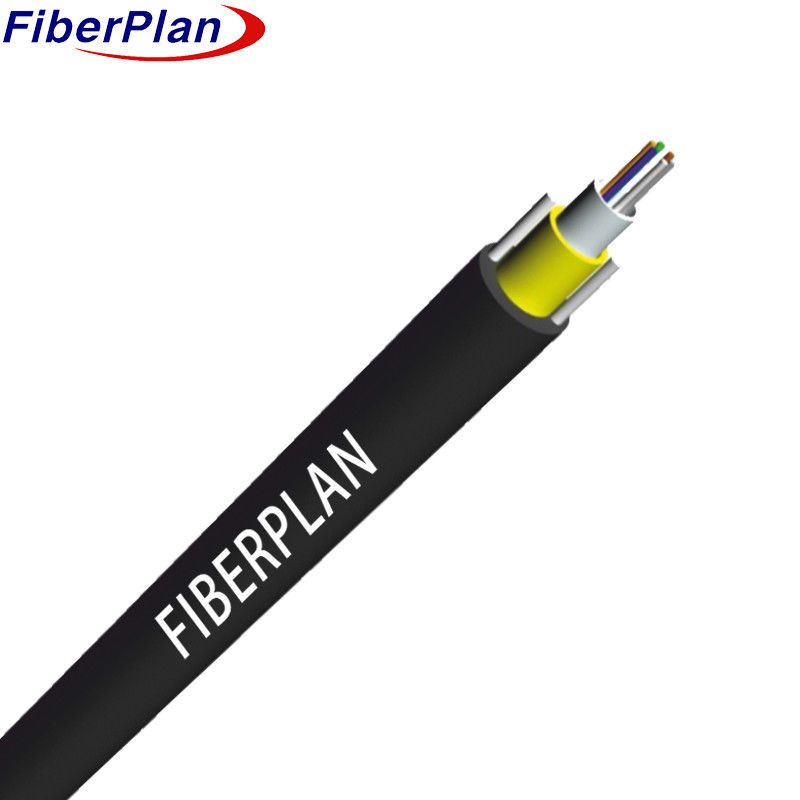

كابل الألياف البصرية Unitube المقاوم للماء مع FRP 2 ~ 24F
الوصف
يحتوي جهاز حماية على الألياف داخل أنبوب مرن مصنوع من بلاستيك متين قوي.
هذا الأنبوب مليء بمكونات خاصة مقاومة لتسلل المياه
وبالإضافة إلى ذلك ، هناك اثنين من الألياف المتوازية المقاومة
يتم وضع عناصر البلاستيك (FRP) على جانبي التجميع لدعم هيكلي إضافي.
ثم يتم الانتهاء من خلال غطاء خارجي قوي من البولي إيثيلين (PE) للحماية الشاملة.
التطبيق
تغطي هذه المواصفات المتطلبات العامة للكابل الخارجي للأنابيب المركزية المفتوحة للأنابيب الهوائية أو القناة.
السمات
· أداء ميكانيكي ودرجة حرارة جيدة.
· أنبوب فضفاض قوي مقاوم للهيدروليز.
· المركب الخاص لملء الأنبوب يضمن حماية حاسمة للألياف.
· مقاومة السحق والمرونة.
· FRP يضمن قوة الشد.
· قطر صغير، وزنا خفيفا وتثبيت سهل.
تفاصيل الهيكل
| عدد الألياف | 2F-24F | ||||||
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| قطرها | 2.6±0.1ملم | سمك | 0.5±0.05ملم | ||||
| عضو قوة | المواد | FRP | قطرها | Φ1.0mm | |||
| الغطاء الخارجي | المواد | MDPE/HDPE | اللون | أسود | |||
| قطرها | 7.1±0.5 ملم | سمك | 2.0±0.2ملم | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 400N | |||||
| على المدى القصير | 800N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
أداء الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.2 | 125±0.2 | 125±0.2 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
