كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTC8Y |

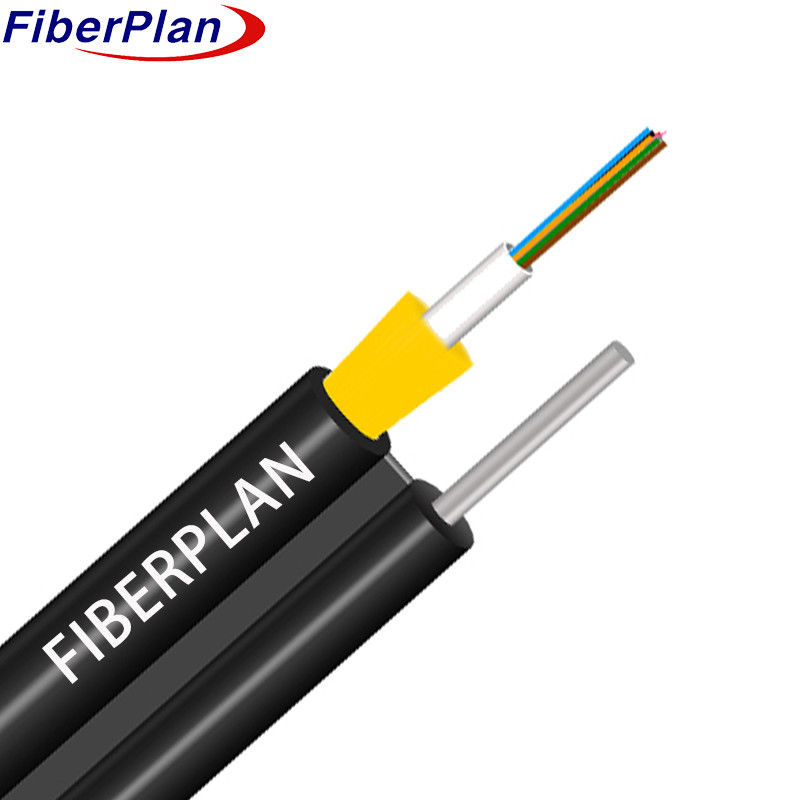

كابل الألياف البصرية الجوية غير المعدنية مع تعزيز كيفلار
الوصف
يتم ترتيب الألياف داخل أنبوب بلاستيكي فضفاض ذو قدرة عالية، ثم يتم ملؤه بواحدة مقاومة للماء
المركبيتم دمج الكيفلر داخل السترة الخارجية لهذا الجزء من الكابل الذي يتم استكماله
بواسطة الأسلاك لدعمهاوأخيراً، يتم تغطية الجمعية في غلاف PE، مما يشكل هيكلًا في الشكل 8.
التطبيق
هذه المواصفات تحدد المعايير العامة لقطب أوبتيكي مركزية أنبوب تحمل نفسها
بالنسبة للتركيبات الجوية والجوية.
السمات
1 قوة غير معدنية توفر مقاومة متميزة للتداخل الكهرومغناطيسي.
2 يضمن تصميم أنبوب فضفاض موثوق به.
3 يظهر استدامة ميكانيكية وبيئية استثنائية.
4 يوفر مرونة ممتازة وقدرات الانحناء.
5 القطر الخارجي المدمج وخفيف الوزن وسهل التثبيت.
6 تعزيز الكيفلر يزيد بشكل كبير من قوة الشد للأسلاك.
تفاصيل بناء الكابلات
| المواصفات | تفاصيل |
|---|---|
| عدد الألياف | من 1 إلى 12 قلب |
| مادة الأنابيب الفارغة | PBT |
| قطر الأنابيب المترابطة | 3.0 ملم ± 0.2 ملم |
| قطر سلك الفولاذ الداعم الذاتي | 1.6ملم |
| قطر الكابل العام | 4.0 ملم × 6.0 ملم |
| وزن الكابل لكل كيلومتر | 45± 2كغ/كيلومتر |
لون الألياف
| عدد الألياف لكل أنبوب | 8 نواة |
|---|---|
| 1 | الأزرق |
| 2 | برتقالية |
| 3 | أخضر |
| 4 | البني |
| 5 | الرمادي |
| 6 | الأبيض |
| 7 | أحمر |
| 8 | أسود |
| 9 | أصفر |
| 10 | البنفسجية |
| 11 | اللون الوردي |
| 12 | أكوا |
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن |
|---|---|---|
| 1-12 | 4.0×60 | 45± 2كغ/كيلومتر |
| المعلم | تفاصيل |
|---|---|
| نطاق الحرارة | -40°C إلى +70°C |
| نصف قطر الانحناء (طويل المدى) | 10D (D = قطر الكابل) |
| نصف قطر الانحناء (على المدى القصير) | 20D (D = قطر الكابل) |
| أقصى قدر من قوة السحب المسموح بها (طويل الأجل) | 700N |
| أقصى قدر من قوة السحب المسموح بها (على المدى القصير) | 1200N |
| درجة حرارة العملية | -40°C إلى +70°C |
| درجة حرارة التثبيت | -20°C إلى +60°C |
| درجة حرارة التخزين | -40°C إلى +70°C |
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652 | SM G652D | م م 50/125 | م م 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| التخفيف | dB/km | ≤0.36/0.23 | ≤0.34/0.22 | ≤3.0/1.0 | .... | .... |
| التشتت | 1550nm | .... | ≤18 | .... | .... | .... |
| التشتت | 1625nm | .... | ≤22 | .... | .... | .... |
| عرض النطاق | 850nm | .... | .... | ≥400 ميغاهرتز·كم | ≥160 ميغاهرتز·كم | .... |
| عرض النطاق | 1300nm | .... | .... | ≥800 ميغاهرتز·كم | ≥500 ميغاهرتز·كم | .... |
| طول موجة التشتت الصفر | nm | 1300-1324 | ≥1302، ≤1322 | .... | .... | ≥1295، ≤1320 |
| منحدر التشتت الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... |
| PMD الحد الأقصى للألياف الفردية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | |
| قيمة ربط التصميم PMD | (سلم))2·km) | ≤0.12 | ≤0.08 | .... | .... | .... |
| طول موجة قطع الألياف λc | nm | ≥1180، ≤1330 | ≥1180، ≤1330 | .... | .... | .... |
| طول موجة قطع الكابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... |
| الـ MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| الـ MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... |
| فتحة رقمية ((NA)) | .... | .... | 0.200 +/- 0.015 | 0.275 +/- 0.015 | 0.200 +/- 0.015 | |
| الخطوة (متوسط القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| الاختلالات في طول الألياف ونقطتها | ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| المعلم | الوحدة | SM G652 | SM G652D | م م 50/125 | م م 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| التقطيع | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| معامل التشتت العكسي للفارق | dB/km | -أجل. | -أجل. | -أجل. | -أجل. | -أجل. |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | .... | .... | .... |
| قطر النواة | μm | .... | .... | 50+10 | 62.5+/25 | 50+10 |
| قطر الغطاء | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| الغطاء غير الدائري | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| خطأ تركيز الطلاء/الغطاء | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| الغلاف غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| خطأ تركيز القلب/الغطاء | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| التلوين (القطر) | μm | ≤4 | ≤4 | .... | .... | .... |
