كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | جيفتزي |

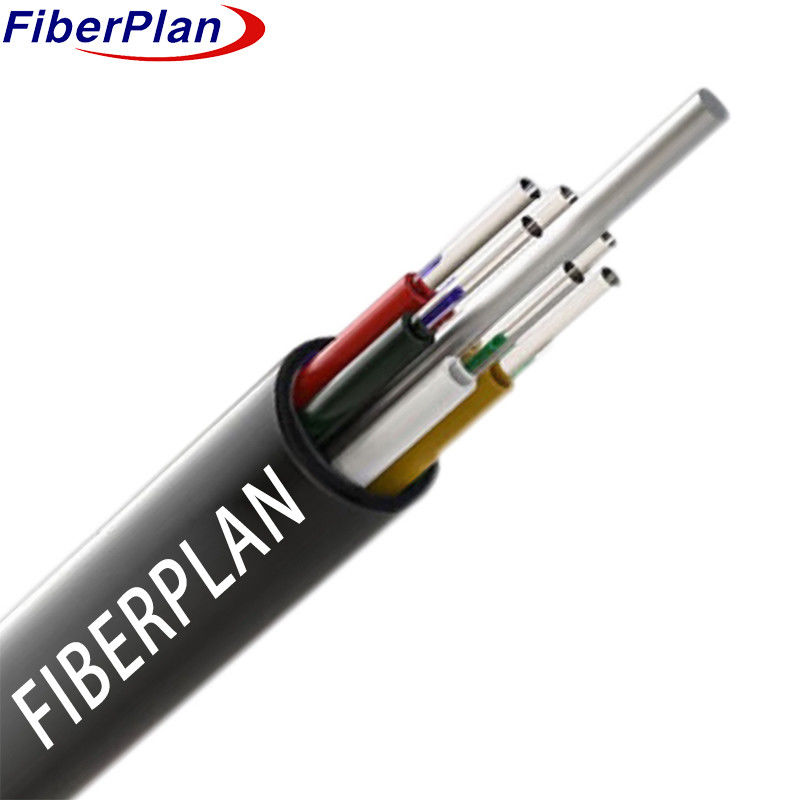

كابل أنابيب فضفاضة عالية القوة للشبكات المحلية
الوصف
تصميم الكابل ينطوي على وضع الألياف داخل أنبوب بلاستيكي فضفاض عالي النمط مليء بمادة مقاومة للماء
في مركز النواة ، يعمل البلاستيك المعزز بالألياف (FRP) كعضو في القوة غير المعدنية.
بعد ذلك يتم تثبيت الأنابيب والملءات حول هذا العنصر المركزي للقوة لتشكيل نواة دائرية مضغوطة.
بسبب ملء جوهر الكابل بالمركب الوقائي ضد دخول المياه ، يتم إكمال الكابل
غطاء الـ PE.
التطبيق
1 مثالية لسيناريوهات التوزيع في الهواء الطلق.
2 مناسبة لأنظمة نقل الطاقة بالجذع.
3 مناسبة بشكل جيد للوصول والشبكات المحلية، وخاصة في المواقع ذات التداخل الكهرومغناطيسي العالي.
السمات
1 يظهر أداء ميكانيكي ودرجة حرارة ممتازة.
2 يستخدم أنبوب فضفاض قوي ومقاوم للهيدروليز.
3 يستخدم مركب خاص لملء الأنابيب لحماية الألياف الحيوية.
4 يمتلك مقاومة السحق والمرونة.
5 يضمن ملء كامل للقلب الكابل مع مركب ملء.
تفاصيل الهيكل
| المواصفات | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| عدد الألياف | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| رقم الأنبوب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| رقم عصا التعبئة | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنابيب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| الاسم: القطر الخارجي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| اسم سمك السترة (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| مادة الأنابيب الفارغة | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| لون أنبوب فضفاض | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي | الطيف القياسي |
| مادة العضو القوي المركزي | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| قطر عضو القوة المركزية | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 1.4 ملم (6-48F) | 2 ملم (72-144F) | 2 ملم (72-144F) | 2 ملم (72-144F) |
| طبقة | - | - | - | - | - | PE (لـ 96F-144F فقط) | PE (لـ 96F-144F فقط) | PE (لـ 96F-144F فقط) |
| مادة عصا الحشو | PP | PP | PP | PP | PP | - | - | - |
| لون عصا الحشو | أسود | أسود | أسود | أسود | أسود | - | - | - |
| مواد نظام حجب المياه | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء | هلام ملء |
| مواد الغلاف الخارجي | PE | PE | PE | PE | PE | PE | PE | PE |
| لون الغطاء الخارجي | أسود | أسود | أسود | أسود | أسود | أسود | أسود |
الأداء الميكانيكي والبيئي
| الممتلكات | على المدى الطويل | قصيرة الأجل |
|---|---|---|
| قوة الشد | 600N | 1500N |
| حمولة السحق | 300N/100mm | 1000N/100mm |
| نصف قطر الانحناء | الديناميكية: 20D | ثابت: 10D |
| مواصفات الحرارة | تخزين: -20°C إلى +70°C | التثبيت: -10°C إلى +60°C |
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 |
|---|---|---|---|---|
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 |
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| قطر الغطاء | امم | 125±0.5 | 125±0.5 | 125±0.5 |
| الغطاء غير الدائري | % | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 |
