كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW |

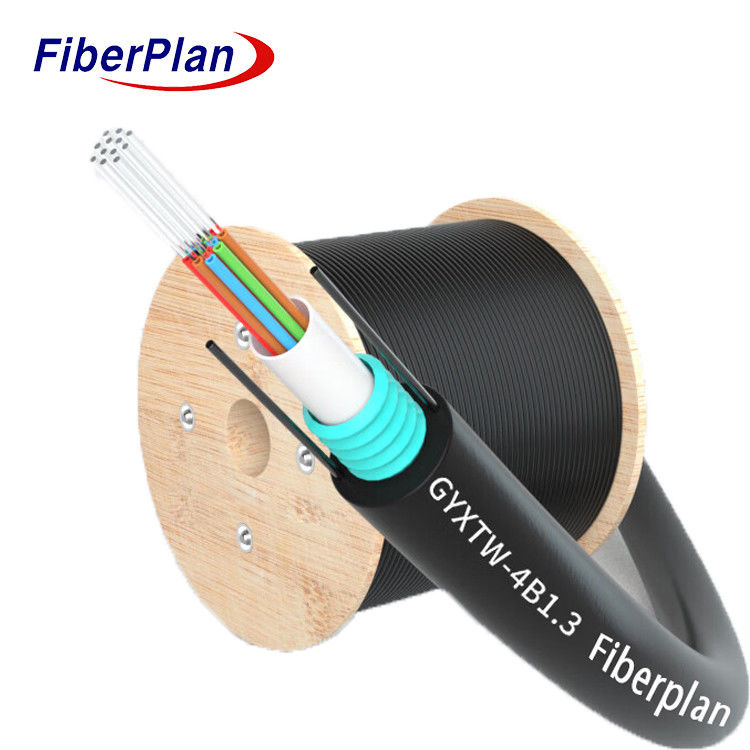

الأسلاك الفولاذية المتوازية لتعزيز التثبيت الجوي GYXTW
الوصف
يتم وضع الألياف داخل أنبوب بلاستيكي فضفاض ذو قدرة عالية، معبأة بمكون ملء مقاوم للماء.
ثم يتم تغليف هذا الأنبوب بشريط الفولاذ المموج، مع طبقة من المواد التي تحجب المياه لضمان
أغلاق ضيق وقابل للماء. سلكان من الفولاذ متوازيان يرفعان جانبي هذا الإعداد، ويتم طلاء الكابل في النهاية
مع غلاف من البولي إيثيلين (PE).
التطبيق
هذه المواصفات تحدد المتطلبات الأساسية للكابل الخارجي للأنابيب العفيفة المركزية المصممة
بالنسبة لتركيبات الهواء أو القنوات.
السمات
1 مقاومة ميكانيكية ودرجة حرارة قوية تضمن المتانة.
2 مقاوم للهيدروليز، أنبوب فضفاض ذو قوة عالية لزيادة المتانة.
3 مركب خاص لملء الأنابيب يوفر حماية حيوية للألياف.
4 يقدم مقاومة استثنائية للصدع والمرونة.
5 يتضمن أسلاك فولاذية موازية من أجل قوة سحب متفوقة.
6 يحتوي على تصميم مضغوط وخفيف الوزن لتركيب سهل.
تفاصيل بناء الكابلات
| عدد الألياف | 1 ~ 24 نواة | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| أسلاك فولاذية | الحجم | 0.8ملم | ||||||
| الرقم | 2 | |||||||
| الغطاء الخارجي | المواد | PE،HDPE،LDPE | ||||||
| قطرها | 1.8±0.2 ملم | |||||||
لون الألياف
| عدد الألياف لكل أنبوب 8 نواة |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 1 ~ 24 | 8.0 ملم +-0.3 ملم | 65 كجم/كيلومتر + 10 كجم | |||||
| نطاق الحرارة | -40+70 | .... | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 1200 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| العملية درجة الحرارة (°C) |
-40+70 | ||||||
| التثبيت درجة الحرارة ((°C) |
-20+60 | ||||||
| درجة حرارة التخزين (°C) |
-40+70 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
