كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTC8Y |

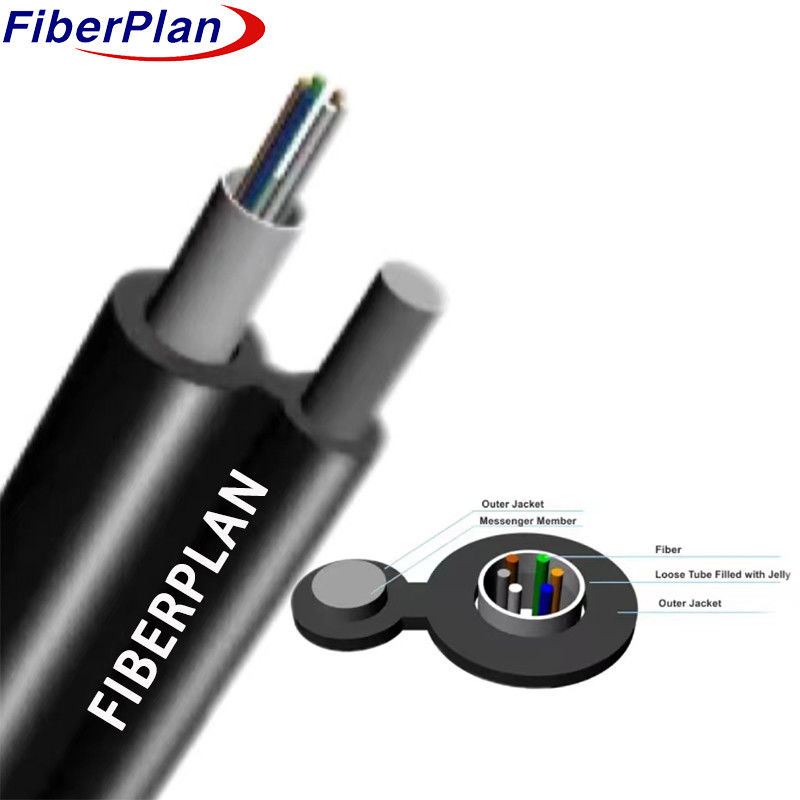

GYXTC8Y كابل الألياف الضوئية من الأنابيب المركزية
الوصف
يتم وضع الألياف داخل أنبوب بلاستيكي فضفاض عالي القوة ومملوء بمكون مقاوم للماء.
هذا الجزء من الكابل، جنبا إلى جنب مع الأسلاك التي توفر الدعم، مغطاة في غطاء PE، وتشكيل
هيكل إيغور 8
التطبيق
1 مصممة لتركيبات في الهواء الطلق.
2 مثالية للتنفيذ الجوي والأنابيب.
3 يسهل الاتصالات على المسافات الطويلة والشبكات المحلية.
الخصائص
1 يضمن تصميم أنبوب فضفاض موثوق به.
2 قوة غير معدنية توفر خصائص ممتازة مضادة للكهرومغناطيسية.
3 تظهر مرونة ميكانيكية وبيئية متفوقة
4 مرنة و قابلة للانحناء مع أداء جيد.
5 خفيفة الوزن و صغيرة القطر مما يسهل التثبيت
تفاصيل بناء الكابلات
| عدد الألياف | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| أنبوب فضفاض | المواد | PBT | قطرها | 2.8ملم | |||
| ملء الأنابيب | ماتيال | مركب ملء | |||||
| نظام حجب المياه | المواد | شريط منع الماء / هلام ملء | |||||
| عضو القوة العقلية | ماتيال | أسلاك فولاذية | الحجم | 1.4ملم | |||
| غالوس | ماتيال | PE | الحجم (ه*و) |
1.5mm*1.0mm | |||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
| قطرها | 3.8*6.5-12 (±0.5) ملم |
سمك | 1.6±0.05ملم | ||||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل | 600N | |||||
| قصيرة الأجل | 1500N | ||||||
| حمولة السحق | على المدى الطويل | 300N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.5 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±6 | 242±6 | 242±6 | |||
