كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA |

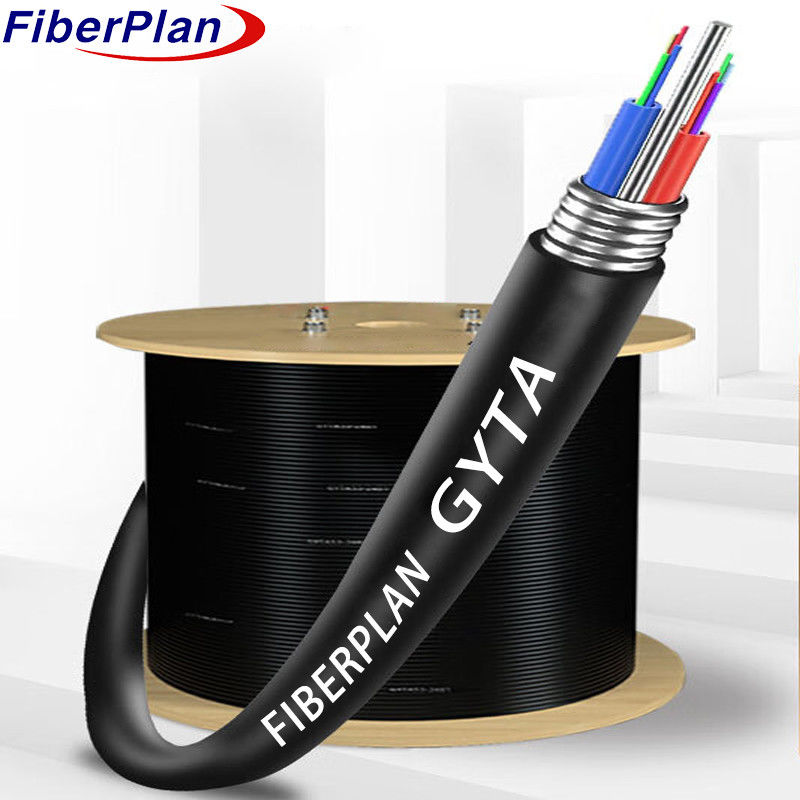

شريط الألومنيوم طبقة الألياف الخالية الأنبوب الخارجي كابل GYTA
الوصف
يتكون الكابل من ألياف وضعت داخل أنبوب فضفاض مصنوع من بلاستيك قوي، مع ملء مقاوم للماء
شريط من الألومنيوم، مغطى في بعض الأحيان في البولي إيثيلين للكابلات عالية عدد الألياف،
عضو القوة المعدنية المركزية. يتم ترتيب الأنابيب والملءات حول هذا العضو المركزي لخلق
محور كابل مدور ومدمج. شريط الألومنيوم، المطبقة طوليا على محور الكابل، يحميه
من دخول المياه. وأخيرا، يتم الانتهاء من الكابل مع غطاء PE.
التطبيق
* مصممة للتنفيذ في الهواء الطلق، وضمان المتانة والموثوقية.
*أساليب التثبيت متعددة الاستخدامات مثل التثبيت الجوي أو خط الأنابيب.
*يسهل الاتصالات الشبكة المحلية والبعيدة المدى بفعالية.
الخصائص
* أداء ميكانيكي ودرجة حرارة جيدة
*أنبوب فضفاض عالي القوة مقاوم للهيدروليز
*مركب ملء أنبوب خاص يضمن حماية حاسمة للألياف
*مقاومة السحق والمرونة
*غطاء PE يحمي الكابلات من الأشعة فوق البنفسجية
*يتم اتخاذ التدابير التالية لضمان شبكة الكابلات
*أسلاك فولاذية تستخدم كعنصر قوة مركزي
*مركب ملء أنابيب فضفاضة وملء 100% من قلب الكابل
*شريط الألومنيوم المقاوم للرطوبة
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شريط من الألومنيوم/الصلب | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 1.70±0.2ملم | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 36 نواة | 10.0±0.5 ملم | 90±5kg/km | |||||
| 39 قلب إلى 72 قلب | 10.2±0.5 ملم | 95±5kg/km | |||||
| 74 قلب إلى 96 قلب | 12±0.5 ملم | 135±5kg/km | |||||
| 98 قلب إلى 120 قلب | 14±0.5 ملم | 145±5kg/km | |||||
| 122 قلب إلى 144 قلب | 16±0.5 ملم | 204±5kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40+75 | ||||||
| التثبيت درجة الحرارة ((°C) |
-15+60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
