| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTS |
أسعار كابلات الألياف البصرية تحت الأرض
الوصف

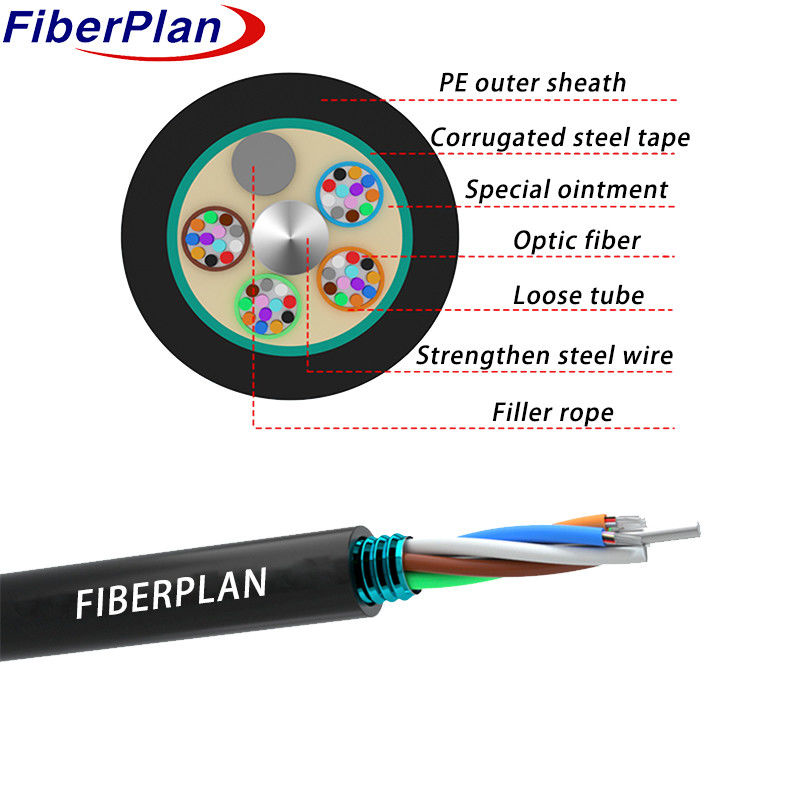

تصميم هذا الكابل يدمج عناصر حماية مختلفة لضمان استمراريتها ووظائفها.
داخل أنبوب بلاستيكي فضفاض عالي النمط، فإنه يستوعب كل من الألياف أحادية الوضع والمتعددة الوضع،
يحتوي على مركب ملء مقاوم للمياه. في جوهرها يقع سلك فولاذي ، غالبًا ما يكون مغلفًا بـ البولي إيثيلين
إختلافات أعلى عدد الألياف، والتي تعمل كعضو القوة المعدنية.
يتم ربط الأنابيب والملئات بدقة في قلب كابل مضغوط و دائري.
تمت إضافتها مع طبقة PSP المطبقة على طول فوق قلب الكابل ، مما يعزز من مرونتها ضد الماء في
إكمال هذا البناء القوي هو غطاء PE الذي يحيط بالكابل، وتوفير دفاع إضافي
ضد عوامل البيئة.
التطبيق
1 مصممة للتوزيع في الهواء الطلق: تم تصميم هذا الكابل ليتحمل ظروف مختلفة في الهواء الطلق،
ضمان المتانة والموثوقية في البيئات الصعبة.
2 طرق التثبيت متعددة الاستخدامات: مناسبة بشكل جيد للتثبيتات الجوية ويمكن وضعها أيضًا عبر الأنابيب ،
توفير المرونة في النشر.
3 التوافق بين الشبكات على المسافات الطويلة وشبكة المنطقة المحلية: يدعم هذا الكابل الاتصالات على المسافات الطويلة
احتياجات الشبكات المحلية، وتلبية متطلبات الاتصالات المتنوعة.
الخصائص
1 قوة ميكانيكية قوية ومقاومة درجات الحرارة تضمن الموثوقية في ظروف مختلفة.
2 أنبوب فضفاض مقاوم للهيدروليز وذو قوة عالية يوفر متانة استثنائية.
3 يقدم مركب ملء الأنابيب المتخصص حماية الألياف الحيوية، مما يضمن أداء موثوق به.
4 مقاومة ممتازة للصدع والمرونة، مناسبة لسيناريوهات التثبيت المطالبة.
5 غطاء PE يحمي من الأشعة فوق البنفسجية، مما يعزز طول عمر الكابل.
6 تدابير مختلفة تضمن صمود الماء: سلك فولاذي مركزي من أجل القوة ، وملء 100% من قلب الكابلات و PSP
تحسين مقاومة الرطوبة
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 1.70±0.2ملم | |||||||
لون الألياف
| عدد الألياف لكل أنبوب 8 نواة |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 60 نواة | 10.0±0.3 ملم | 115±5kg/km | |||||
| 72 قلب | 10.5±0.3ملم | 120±5kg/km | |||||
| 96 قلب | 12.5±0.3ملم | 180±5kg/km | |||||
| 144 قلب | 14.5±0.3ملم | 245±5kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40+70 | ||||||
| التثبيت درجة الحرارة ((°C) |
-20+60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
