| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTS |

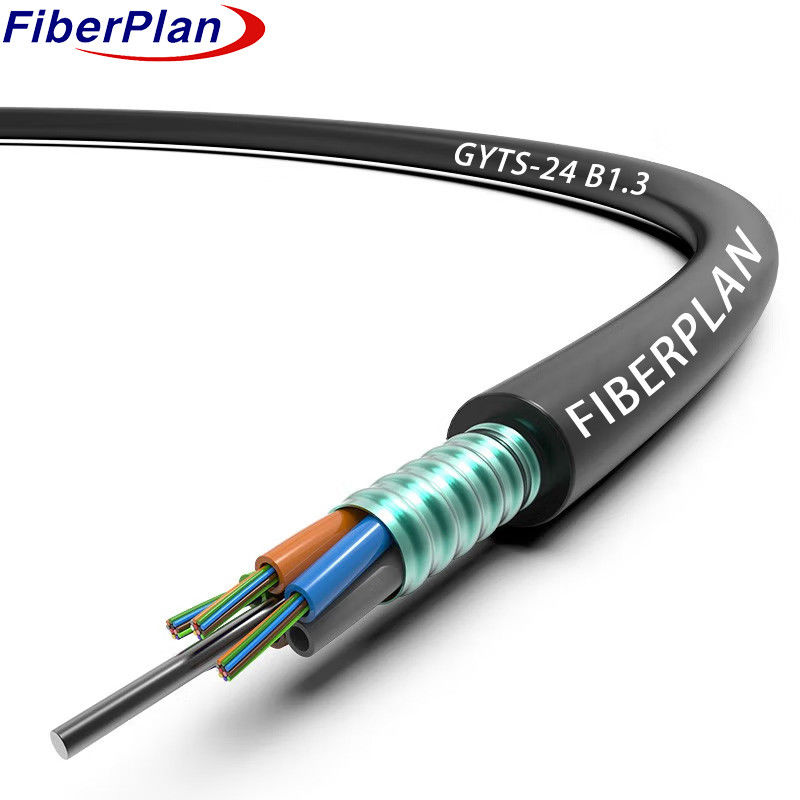

GYTS خارجية مصفحة كابلات الألياف الضوئية المضادة للقوارض
الوصف
تتكون هيكل الكابل من ألياف مدججة في أنبوب بلاستيكي فضفاض عالي النطاق
مركب الستنت: سلك فولاذي ، مغطى أحيانًا بالبولي إيثيلين للكابلات ذات العدد العالي من الألياف ،
الأنبوبات والملءات مرتبطة حول هذا النواة، وتشكّل شكلًا دائريًا ضيقًا.
PSP المطبقة طولياً تحمي قلب الكابل، محصنة بمكونات التعبئة لحماية المياه.
وأخيراً، غطاء PE يكمل بناء الكابل.
التطبيق
1 التكيف مع التوزيع في الهواء الطلق: تم تصميم هذا الكابل خصيصا للاستخدام في الهواء الطلق، مما يضمن
الصلاحية والمتانة ضد مختلف الظروف البيئية.
2 تثبيت متعدد الاستخدامات: مناسبة للتركيبات الجوية وأساليب وضع خطوط الأنابيب ، مما يوفر مرونة في النشر
لتلبية احتياجات البنية التحتية المختلفة.
3 تغطية شبكة واسعة: مثالية لكل من الاتصالات لمسافات طويلة والاتصالات الشبكة المحلية
تتناسب مع متطلبات الشبكة المختلفة على نطاقات مختلفة.
الخصائص
1 مقاومة ميكانيكية وحرارية قوية: تظهر أداءً جدير بالثناء تحت الضغط الميكانيكي
و ظروف درجة حرارة مختلفة
2 تصميم متين ومقاوم: يحتوي على أنبوب فضفاض عالي القوة والذي لا يمتنع من التحلل المائي ، محصن
بواسطة مركب خاص لملء الأنابيب لحماية الألياف
3 مقاومة السحق والمرونة: يضمن المتانة ضد الضغط مع الحفاظ على المرونة ل
التثبيت والتكيف.
4 حماية الأشعة فوق البنفسجية مع غطاء PE: يحمي غطاء PE الكابل من الأشعة فوق البنفسجية ، مما يعزز
طول العمر في البيئات الخارجية.
5 تدابير محصنة للماء: تتضمن استراتيجيات متعددة بما في ذلك سلك فولاذ مركزي للقوة، ملء الأنبوب
مركب، 100٪ ملء قلب الكابل، وPSP للحماية من الرطوبة المحسنة، وضمان تصميم مقاوم للماء.
تفاصيل بناء الكابلات
| عدد الألياف | 2~144نواة | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك فولاذية / FRP / FRP مع غطاء PE | ||||||
| الحجم | 1.5mm~2.0mm | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الدرع | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE،HDPE | ||||||
| قطرها | 1.70±0.2ملم | |||||||
لون الألياف
| عدد الألياف لكل أنبوب 8 نواة |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 2 نواة إلى 60 نواة | 10.0±0.3 ملم | 115±5kg/km | |||||
| 72 قلب | 10.5±0.3ملم | 120±5kg/km | |||||
| 96 قلب | 12.5±0.3ملم | 180±5kg/km | |||||
| 144 قلب | 14.5±0.3ملم | 245±5kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها ((ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
على المدى الطويل | 600 | |||||
| الدقيقة المسموح بها قوة الشد ((N) |
قصيرة الأجل | 1500 | |||||
| حمولة السحق (N/100mm) | على المدى الطويل | 300 | |||||
| حمولة السحق (N/100mm) | قصيرة الأجل | 1000 | |||||
| العملية درجة الحرارة (°C) |
-40+70 | ||||||
| التثبيت درجة الحرارة ((°C) |
-20+60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
