كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | لطيف |

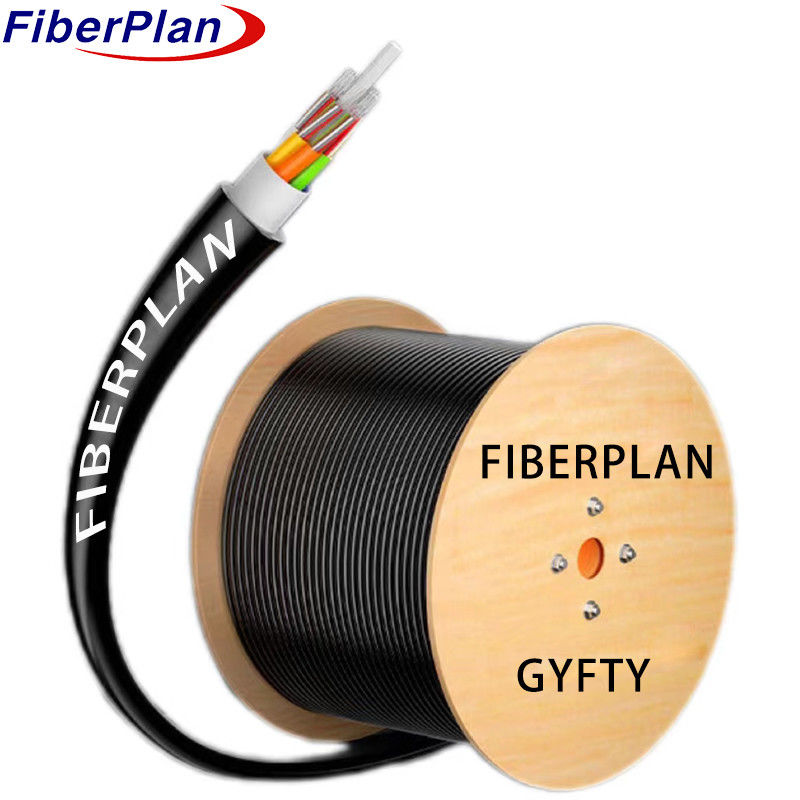

كابلات الألياف الضوئية الجوية غير المعدنية مع أداء مقاوم للماء
الوصف
الألياف تجلس داخل أنبوب مرن مصنوع من البلاستيك المقاوم للمياه
الألياف المُعززة بالبلاستيك (FRP) في الأساس تضيف قوة. الأنابيب والملءات تحيط بالبرميل، مما يخلق مجتمعًا مضغوطًا
القلب الدائري: شريط منع الماء يحمي القلب، يليه غطاء PE للحماية الشاملة.
التطبيق
1 مصممة لأغراض التوزيع في الهواء الطلق
2 مناسبة لأنظمة نقل الطاقة بالجذع.
3 مثالية للاستخدام في شبكات الوصول والشبكات المحلية الواقعة في المناطق ذات التداخل الكهرومغناطيسي العالي.
الخصائص
1 يظهر أداء ميكانيكي قوي في مختلف درجات الحرارة.
2 يحتوي على أنبوب فضفاض عالي القوة ومقاوم للهيدروليز.
3 يستخدم مركب ملء متخصص في الأنابيب، مما يضمن حماية الألياف الحيوية.
4 يظهر كل من مقاومة السحق والمرونة.
5 يستخدم مركب ملء مصمم خصيصا للأنبوب الفضفاض.
تفاصيل الهيكل
| عدد الألياف | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| عدد الأنابيب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| عدد عصى الحشو | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر الخروج الاسمي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| سمك السترة (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | ||||
| عصا الحشوة | المواد | PP | اللون | أسود | ||||
| ملء الأنابيب | المواد | مركب ملء | ||||||
| عضو القوة المركزية | المواد | FRP | قطرها | 1.5 ملم (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| طبقة | PE (لـ 96C-144C فقط) | |||||||
| نظام حجب الماء | المواد | شريط منع الماء | ||||||
| الحبل الممزق | النوع | 1110*2 | ||||||
| غطاء خارج | المواد | الـ MDPE | اللون | أسود | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | ||||||
| على المدى القصير | 1500N | |||||||
| حمولة السحق | المدى الطويل (N/100mm) | 300N/100mm | ||||||
| المدى القصير (N/100mm) | 1000N/100mm | |||||||
| نصف قطر الانحناء | ديناميكية (ملم) | 20D | ||||||
| الستاتيكية (ملم) | 10D | |||||||
| درجة حرارة التخزين | -20 درجة مئوية+70 درجة مئوية | |||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | |||||||
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | ||||
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر الغطاء | امم | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | ||||
