كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | لطيف |

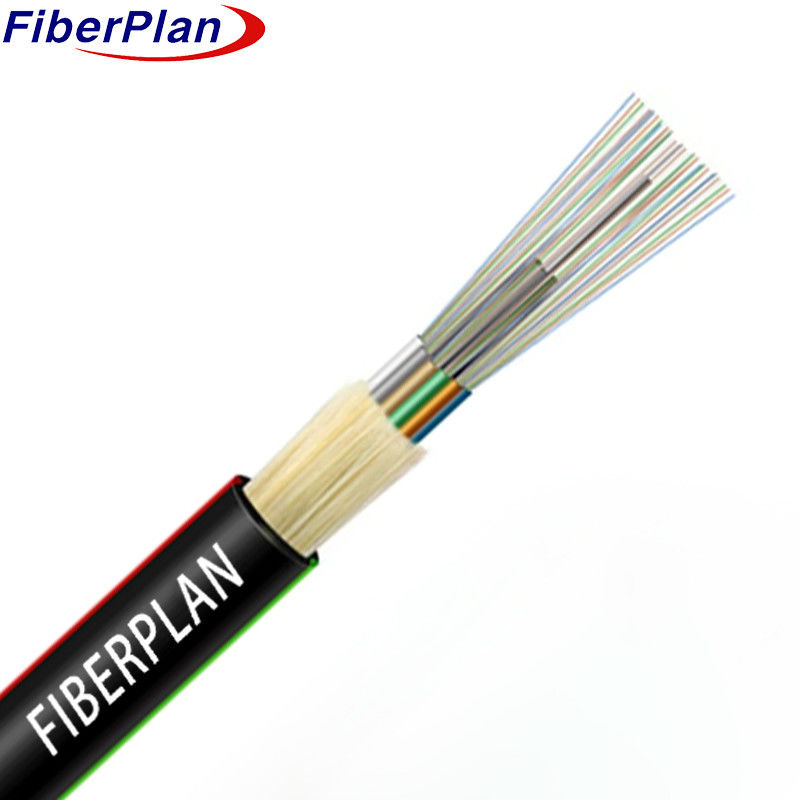

كابلات الألياف البصرية غير المدرعة من 4 إلى 24 قلباً مع خيوط الكيفلار
الوصف
الألياف الرقيقة موجودة داخل أنبوب مرن مصنوع من البلاستيك ذو النمط العالي، مليء بمادة مقاومة للماء
في جوهرها يوجد بلاستيك معزز بالألياف (FRP) ، والذي يعمل كمكون قوة غير معدنية.
حول هذا النواة، الأنبوبات والملءات تتشابك لإنشاء محور مستديرة ضيقة.
مع هلام وقائي لمنع دخول المياه. الخيوط الكيفلار تحيط قلب الكابل كقوة تعزيز
عضو، وأخيرا، يتم لف الكابل في غطاء PE لاستكمال وحماية إضافية.
التطبيق
الخصائص
تفاصيل الهيكل
| عدد الألياف | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| عدد الأنابيب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| عدد عصى الحشو | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر الخروج الاسمي (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| سمك السترة (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | ||||
| عصا الحشوة | المواد | PP | اللون | أسود | ||||
| ملء الأنابيب | المواد | مركب ملء | ||||||
| عضو القوة المركزية | المواد | FRP | قطرها | 1.5 ملم (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| طبقة | PE (لـ 96C-144C فقط) | |||||||
| نظام حجب الماء | المواد | شريط منع الماء | ||||||
| الحبل الممزق | النوع | 1110*2 | ||||||
| غطاء خارج | المواد | الـ MDPE | اللون | أسود | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | ||||||
| على المدى القصير | 1500N | |||||||
| حمولة السحق | المدى الطويل (N/100mm) | 300N/100mm | ||||||
| المدى القصير (N/100mm) | 1000N/100mm | |||||||
| نصف قطر الانحناء | ديناميكية (ملم) | 20D | ||||||
| الستاتيكية (ملم) | 10D | |||||||
| درجة حرارة التخزين | -20 درجة مئوية+70 درجة مئوية | |||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | |||||||
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | ||||
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر الغطاء | امم | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | ||||
