كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYFTA53 |
8 12 24F SM MM G652D الكابل الخارجي للدفن المباشر GYFTA53
الوصف
الألياف، كل 250μm، يحتوي على أنبوب فضفاض مصنوع من البلاستيك عالية النمط، مليئة مع الماء.
المركب المقاوم. FRP (البلاستيك المعزز بالألياف) بمثابة عنصر القوة غير المعدنية في
هذه الأنبوبات، جنبا إلى جنب مع الحشوات، يتم تقطيعها حول عضو القوة، وتشكيل
للوقاية من دخول المياه ، يتم تطبيق ملمس البولي إيثيلين الألومنيوم (APL) حول
جوهر الكابل، تليها غطاء داخلي من PE رقيق. يتم تعزيز قوة السحب بطبقة من الخيوط الكيفلار، و
بعد تطبيق PSP طولياً (البولي إيثيلين-بولي إيثيلين) ، يتم استكمال الكابل بجهاز PE الخارجي
الغطاء
التطبيق
* مصممة للتوزيع في الهواء الطلق والدفن المباشر: مصممة للاستخدام في التوزيع في الهواء الطلق والدفن المباشر
التطبيقات، وضمان المتانة والأداء الموثوق به في ظروف بيئية متنوعة.
*اعتمد على نظام نقل الطاقة بالجذع: مناسبة لأنظمة نقل الطاقة بالجذع ، حيث
نقل طاقة فعال وموثوق به على مسافات أطول.
*شبكة الوصول والشبكة المحلية في أماكن التداخل الكهرومغناطيسي العالي: مثالية للاستخدام في الوصول
الشبكات والشبكات المحلية الموجودة في بيئات عالية التداخل الكهرومغناطيسي، وضمان مستقر
اتصال مقاوم للتداخل
الخصائص
* أداء ميكانيكي ودرجة حرارة جيدة: يظهر قوة ميكانيكية ودرجة حرارة ممتازة
المقاومة، وضمان أداء موثوق به في ظروف مختلفة.
* مركب خاص لملء الأنابيب يضمن حماية الألياف الحيوية: يستخدم مركب خاص لملء الأنابيب
وتوفير حماية حاسمة للألياف، وتعزيز مدى استمراريتها وطول عمرها.
* مقاومة السحق والمرونة: مصممة مع مقاومة السحق والمرونة، مما يسمح للتثبيت في
البيئات الصعبة مع الحفاظ على سلامة الهيكل.
* PSP تعزيز مقاومة الرطوبة: إدراج PSP (البولي إيثيلين-سلسلة البولي إيثيلين)
خصائص مقاومة للرطوبة، مما يزيد من حماية الكابل ضد العوامل البيئية.

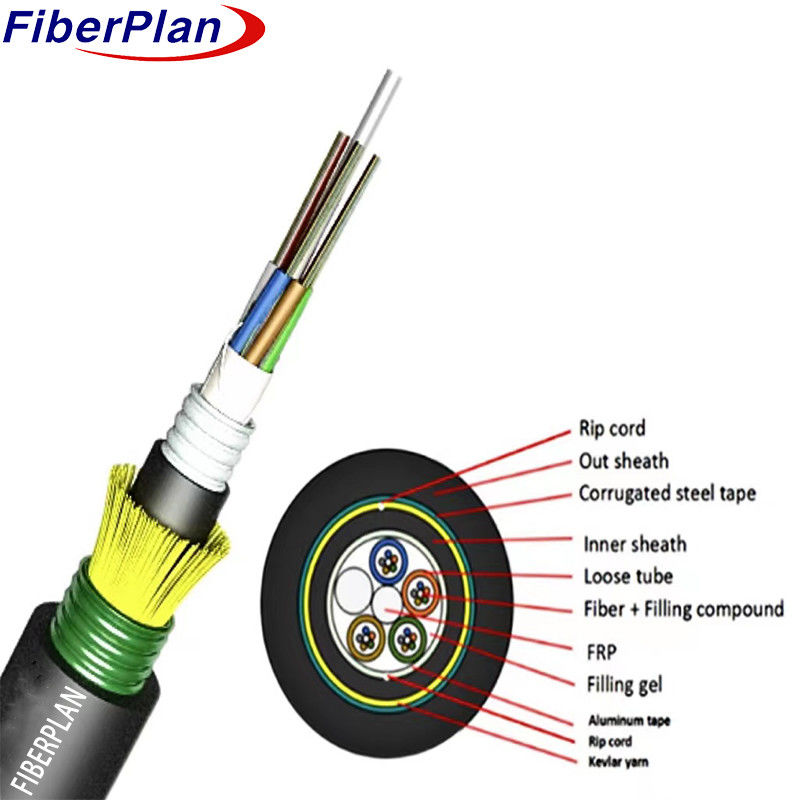

تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5 ملم) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | |||
