| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYFTA53 |
سترة مضادة للقوارض في الهواء الطلق GYFTA53
الوصف
تشمل بناء الكابلات وضع ألياف 250μm في أنبوب فضفاض مصنوع من بلاستيك عالي النمط ، مليء
مع مركب مقاوم للماء. عنصر قوة غير معدني (FRP) يقع في النواة، والأنبوبات
يتم تقطيعها حولها لتشكيل قلب كابل دائري مضغوط.
يحمي من دخول المياه. ثم يتم تغطية قلب الكابل بمغلفة داخلية رقيقة من PE ، ويتم تحديد PSP.
يتم وضعها على طولها. وأخيرا، يتم استكمال الكابل مع غطاء PE الخارجي للحماية الشاملة.
التطبيق
* اعتمدت للتوزيع في الهواء الطلق والدفن المباشر، مما يجعلها مناسبة لتركيبها في البيئات الخارجية.
* اعتمدت لنظم نقل الطاقة الجذعية ، مما يجعلها مناسبة للغاية للطاقة الفعالة لمسافات طويلة
الإرسال.
* تستخدم في شبكات الوصول والشبكات المحلية في أماكن عالية التداخل الكهرومغناطيسي، وتوفير موثوق بها
الاتصال في البيئات الكهرومغناطيسية الصعبة.
الخصائص
* أداء ميكانيكي ودرجة حرارة جيدة، وضمان التشغيل الموثوق به في ظروف مختلفة.
* يضمن المركب الخاص لملء الأنبوب حماية حاسمة للألياف، مما يعزز من مدى استمراريتها.
* مقاومة السحق والمرونة، مما يمنح الكابل القدرة على تحمل الضغط الخارجي
التكيف مع سيناريوهات التثبيت المختلفة.
* PSP (البولي إيثيلين المصفوفة) تعزز القدرات ضد الرطوبة، وحماية الكابل من الماء
الدخول والحفاظ على سلامة الأداء.

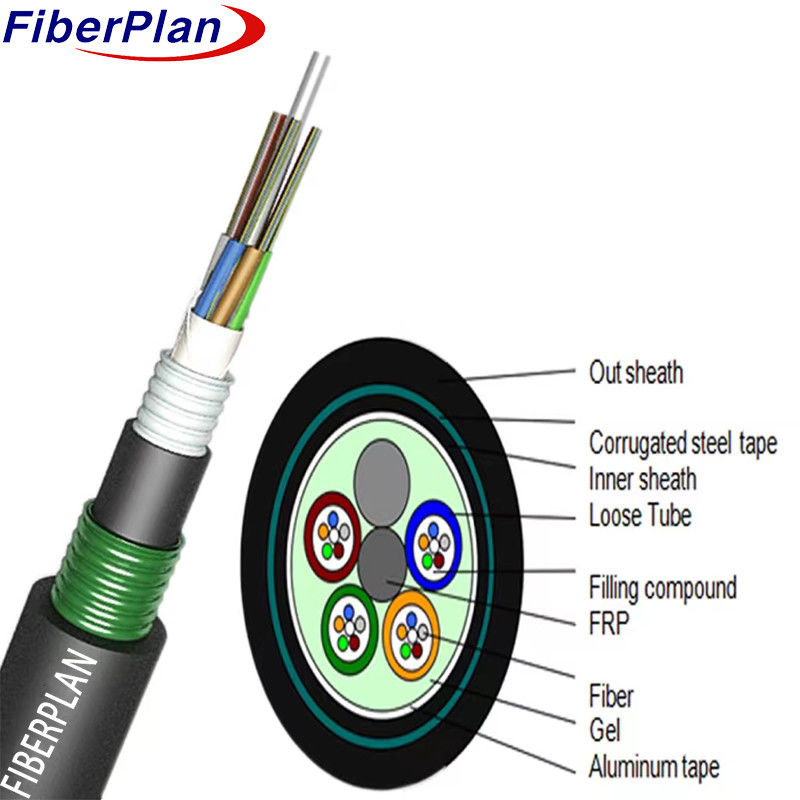

تفاصيل الهيكل
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر الأنابيب المفتوحة (±0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر الغطاء الداخلي (± 0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| القطر الخارجي (± 0.5 ملم) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| عصا الحشوة | المواد | PP | اللون | أسود | |||
| ملء الأنابيب | المواد | مركب ملء | |||||
| عضو القوة المركزية | المواد | FRP | قطرها | 2.0 ملم | |||
| نظام حجب الماء | المواد | شريط منع الماء / هلام ملء | |||||
| الحبل الممزق | كمية | 2 قطع | اللون | الأبيض | |||
| الغطاء الداخلي | المواد | PE | اللون | أسود | |||
| الدرع | المواد | شرائط الصلب المموجة | |||||
| الغطاء الخارجي | المواد | PE | اللون | أسود | |||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 1000N | |||||
| على المدى القصير | 3000N | ||||||
| حمولة السحق | على المدى الطويل | 3000N/100mm | |||||
| قصيرة الأجل | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | امم | 242±3 | 242±3 | 242±3 | |||
