كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA53 |

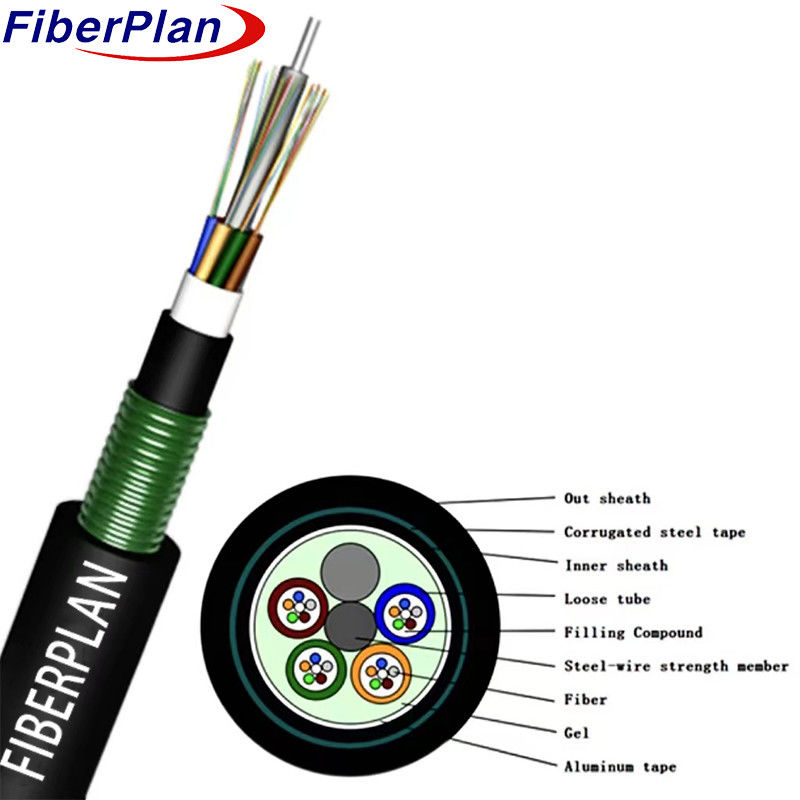

كابل نظري خارجي مزدوج الدرع مزدوج الغطاء GYTA53
الوصف
إن بناء الكابلات يتضمن الألياف الموضعة في أنبوب بلاستيكي فضفاض عالي النمط مليء بمادة مقاومة للمياه
مركب. سلك فولاذي، في بعض الأحيان مغطى بالبوليثيلين للكابلات عالية عدد الألياف،
الأنبوبات والملءات مرتبطة حول العضو القوي لتشكيل مجتمعة
مركز كابل دائري. يتم ملء هذا المركز بمكون لحماية من دخول الماء، تليها التطبيق
في نهاية المطاف، يتم تطبيق PSP على طول على الغطاء الداخلي، مما يكمل
كابل مع غطاء خارجي PE.
التطبيق
* مصمم للتوزيع في الهواء الطلق: تم تصميم هذا الكابل خصيصا للاستخدام في الهواء الطلق، تم تصميمه ليتحمل
التحديات البيئية وضمان الأداء الموثوق به في سيناريوهات التوزيع في الهواء الطلق.
* مناسبة للتركيب الجوي، القناة، والمدفونة مباشرة: متعددة الاستخدامات في تطبيقها، والكابل مناسبة بشكل جيد
طرق التثبيت المختلفة، بما في ذلك الانتشار الجوي، وتركيب القنوات، والدفن المباشر، مما يوفر المرونة
في تخطيط البنية التحتية.
* مثالية للاتصالات الشبكة لمسافات طويلة والمنطقة المحلية:
أو إعدادات شبكات المنطقة المحلية، تم تصميم هذا الكابل لتلبية متطلبات كلا السيناريوهين، وضمان
نقل البيانات بفعالية وكفاءة على مسافات مختلفة.
الخصائص
* أداء ميكانيكي ودرجة حرارة قوية: يظهر أداء موثوق به تحت مختلف الميكانيكا
هانيكالالضغوطات والظروف الحرارية.
* أنبوب فضفاض مقاوم للهيدروليز عالية القوة: أنبوب فضفاض ، يحتوي على خصائص عالية القوة ، هو
المقاومة للهيدروليز، مما يضمن استمرارية الكابلات لفترة طويلة.
* مركب خاص لملء الأنابيب لحماية الألياف: يستخدم مركب ملء متخصص داخل
أنبوب لتوفير حماية حاسمة للألياف البصرية.
* مقاومة السحق والمرونة: مصممة لمقاومة القوى السحق مع الحفاظ على المرونة،
مما يسمح بتثبيت متعددة الاستخدامات.*
* تدابير التصميم الصلبة للماء:
عنصر قوة مركزي: سلك الفولاذ بمثابة عنصر قوة مركزي.
B ملء جوهر الكابل: ملء 100% من جوهر الكابل بمكون ملء يعزز سلامة الوقاية من الماء.
C حاجز الرطوبة APL: يستخدم تطبيق ملمس البولي إيثيلين الألومنيوم (APL) كرطوبة
الحاجز
D PSP مقاومة للرطوبة: يزيد التطبيق الطويل للبولي إيثيلين (PSP) من مقاومة الرطوبة.
E المواد الحاجزة للمياه: تضم مواد حاجزة للمياه لضمان المزيد من الحماية من الماء
دخول.
تفاصيل بناء الكابلات
| عدد الألياف | 12- 144 النواة | |||||||
| حبل ملء | 4-0 | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك الفولاذ / FRP | ||||||
| الحجم | 1.3ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الغطاء الداخلي | المواد | PE/HDPE | ||||||
| قطرها | 2.0 ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| مقاومة داخلية | المواد | شريط من الألومنيوم | ||||||
| معدات الدفع الخارجية | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 1.7±0.1ملم | |||||||
لون الألياف
| عدد الألياف8 نواةلكل أنبوب | 1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| من 24 إلى 42 | 14.0±0.4 ملم | 150±4kg/km | |||||
| 48نواة | 14.0±0.4 ملم | 200±4kg/km | |||||
| 60نواة | 14.0±0.4 ملم | 205±4kg/km | |||||
| 72 قلب | 15.5±0.4 ملم | 210±4kg/km | |||||
| 96 قلب | 17.1±0.4 ملم | 270±4kg/km | |||||
| 144 قلب | 20.3±0.4 ملم | 310±4kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 3000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 4000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | على المدى الطويل | 1000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | قصيرة الأجل | 3000 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | امم | 50±1.0 | 62.5±25 | 50±1.0 | |||
| قطر الغطاء | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | امم | ≤4 | ≤4 | .... | .... | .... | |
