| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW |

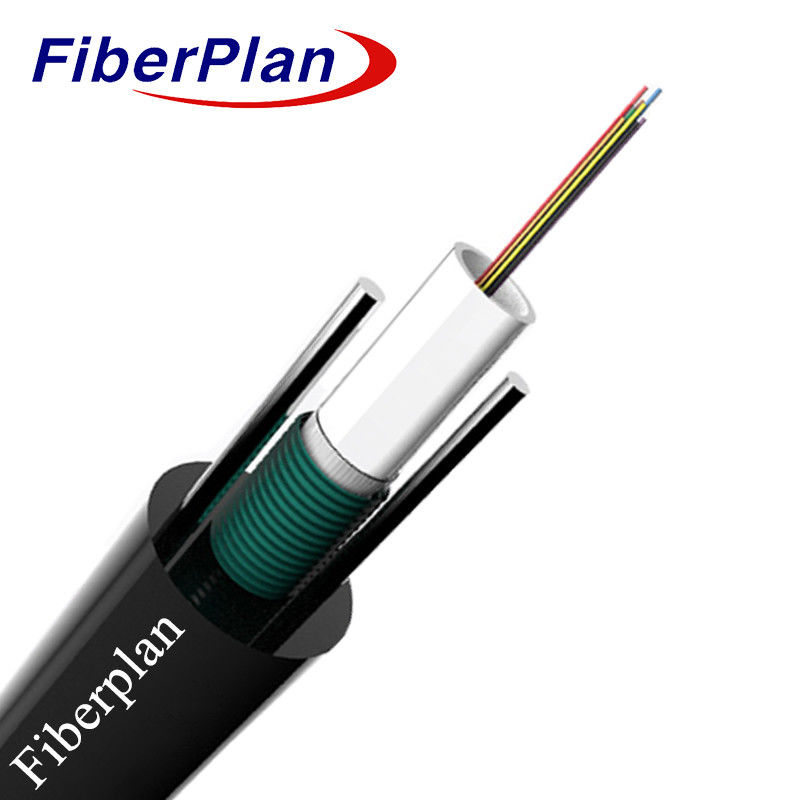

خارجية 2 4 6 8 12 النواة وضع واحد كابل الألياف الضوئية المدرعة وضع واحد
GYXTW G652D
الوصف
يستخدم الكابل أنابيب بلاستيكية عالية الدقة لإيواء الألياف، معززة بمجمع مقاوم للماء.
طبقة من الشريط الفولاذ المموج، مغلقة بمادة منع المياه، تضمن هيكل مضغوط وعازل للمياه
يُعزّز الأسلاك الفولاذية المتوازية الشريط، مما يضيف المتانة.
غلاف الايلين (PE) ، وضمان المرونة البيئية.
التطبيق
مصممة لتركيبات الهواء أو القنوات، هذا الكابل يستوفي المعايير الهيكلية والبيئية والأداء
سواء كان معلقاً فوق الرأس أو وضعه في القنوات،
التواصل والشبكات في البيئات الخارجية بفعالية.
السمات
1البناء المقاوم للحرارة: يحافظ الكابل على مرونة ميكانيكية قوية عبر درجة الحرارة
التقلبات، وضمان أداء ثابت في مختلف الظروف البيئية.
2حماية الألياف: أنبوبها الفضفاض المقاوم للهيدروليز، ذو القوة العالية،
يُحمي الألياف بشكل فعال، مما يضمن حمايتها الحيوية.
3القوة والمرونة المشتركة: تم تعزيز الكابل بواسطة أسلاك فولاذية موازية مزدوجة ، ويوفر هذا الكابل
مقاومة الصدمة والمرونة، وتعزيز قوة السحب الاستثنائية لمصداقية طويلة الأمد.
4التثبيت السهل: تم تصميم الكابل بتصميم مضغوط وخفيف الوزن، فمن السهل تثبيته
التكيف بين التطبيقات المختلفة، وضمان توزيع سهل الاستخدام.
تفاصيل بناء الكابلات
| عدد الألياف | 0 ~ 24core | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| أسلاك فولاذية | الحجم | 0.8ملم | ||||||
| الرقم | 2 | |||||||
| الغطاء الخارجي | المواد | PE،HDPE،LDPE | ||||||
| قطرها | 7±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 1 ~ 24 | 8.0 ملم +-0.3 ملم | 65 كجم/كيلومتر + 10 كجم | |||||
| نطاق الحرارة | -40+70 | .... | |||||
| نصف قطر الانحناء (ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها (ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة السحب (N) |
على المدى الطويل | 1200 | |||||
| الدقيقة المسموح بها قوة السحب (N) |
قصيرة الأجل | 1500 | |||||
| العملية درجة الحرارة (°C) |
-40+70 | ||||||
| التثبيت درجة الحرارة (°C) |
-20+60 | ||||||
| درجة حرارة التخزين (°C) | -40+70 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | أمم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
