| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ASU (ميني ADSS) |

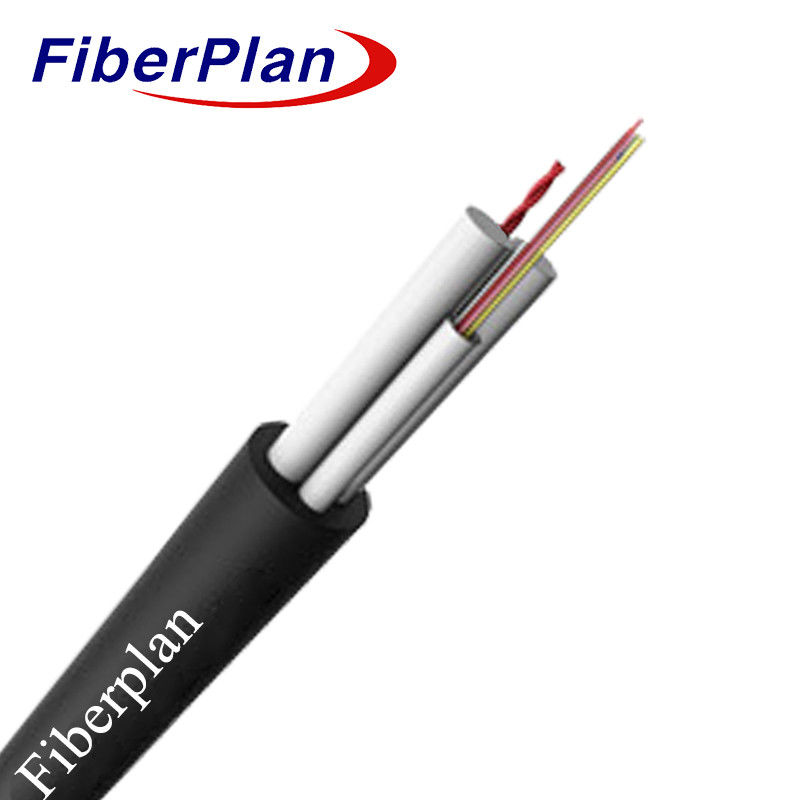

Fiberplan Outdoor Aerial Single Sheath ASU Self Supporting Fiber Optic Cable كابلات الألياف الضوئية ذات الدعم الذاتي
الوصف
كابل ASU الألياف الضوئية هو مطلوب جدا بعد في شبكات FTTH الضوئية
يحتوي على كابل ألياف ضوئية من نوع G.652D ، واستخدام ألياف الكرنينغ وألياف yofc ، وضمان أداء عال
نقل البيانات والإدخال السهلتصميمه يعطي الأولوية للفعالية من حيث التكلفة من خلال تقليل التثبيت
تكاليف الصيانة بينمايحتوي من الناحية الهيكلية على جهاز SM غير أساسي
حبل ألياف محمي بواسطة حبل آمنفضفاضأنبوب.بالإضافة إلى ذلك، اثنين من المكونات المصممة خصيصا تبسيط الارتباط
و تعليق، وتعزيز المرونةوالاستقرار في تكوينات الشبكة المعقدة.
التطبيق
1مخصص للتوزيع في الهواء الطلق: مصمم للتوزيع في الهواء الطلق ، مع إظهار المرونة والملاءمة
لظروف الطقس المختلفة والعوامل الخارجية.
2- ناقل طاقة الجذع متوافق: قادر على إدارة أنظمة نقل طاقة الجذع،
وذلك من أجل توفير الصلابة والكفاءة في التعامل مع عمليات نقل عالية الطاقة في الشبكات الواسعة.
3قابلية التكيف مع التداخل الكهرومغناطيسي العالي: مناسبة للوصول والشبكات المحلية في المناطق ذات التداخل الكهرومغناطيسي العالي
التداخلات الكهرومغناطيسية، والتي تظهر القدرة على تقليل حساسية التداخلات والحفاظ على
اتصال مستقر في بيئات كهرومغناطيسية صعبة
الخصائص
1أداء ميكانيكي ودرجة حرارة قوي: يضمن وظائف موثوقة عبر نطاقات درجة الحرارة
ومستويات الإجهاد الميكانيكي للعمل المستمر.
2أنبوب فضفاض مقاوم للهيدروليز: هيكل أنبوب دائم مقاوم للهيدروليز ، مما يضمن
طول العمر حتى في البيئات المعرضة للرطوبة
3الحماية المتخصصة للألياف: الحماية المخصصة للأنابيب والحماية المركبة للألياف ، مما يضمن الحماية الأساسية
لأجل طول عمرهم
4مقاومة السحق والمرونة: يوازن القوة ضد الضغط مع المرونة، مثالية للتركيبات متعددة الاستخدامات.
5حماية الأنابيب المترفة المحسنة: مركب ملء الأنابيب المتربة يحصن الكابل ضد البيئة
عوامل.
6الحماية الشاملة للقلب: يضمن ملء كامل للقلب الكابل حماية شاملة.
الحماية ضد العناصر الخارجية المختلفة من أجل المدى الطويل من الصمود.
تفاصيل بناء الكابلات
| عدد الألياف | 2-12نواة | |||||||
| حاجز الرطوبة | شريط منع الماء | |||||||
| أنابيب فضفاضة وعناصر ملء | المواد | PBT | ||||||
| قطرها | 2.2mmF±0.1ملم | |||||||
| عضو القوة المركزية | المواد | FRP | ||||||
| الحجم | 2.0 ملم±0.2ملم | |||||||
| السباق | 50m~150m | |||||||
| قطر الكابل الكلي | 8.0 ملم±0.5ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE | ||||||
| قطرها | 1.8±0.2 ملم | |||||||
| وزن الكابلات لكل كم | 60kg/km | |||||||
لون الألياف
|
عدد الألياف 12 قلب لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| البنود | الوصف | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| نصف قطر الانحناء | على المدى الطويل | 10D | |||||
| قصيرة الأجل | 20D | ||||||
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 600 | |||||
| قصيرة الأجل | 1500 | ||||||
| حمولة السحق ((N/100mm) | على المدى الطويل | 300 | |||||
| قصيرة الأجل | 1000 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | أمم | 10.4±0.5 | 10.4±0.5 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | أمم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
