| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTC8S |

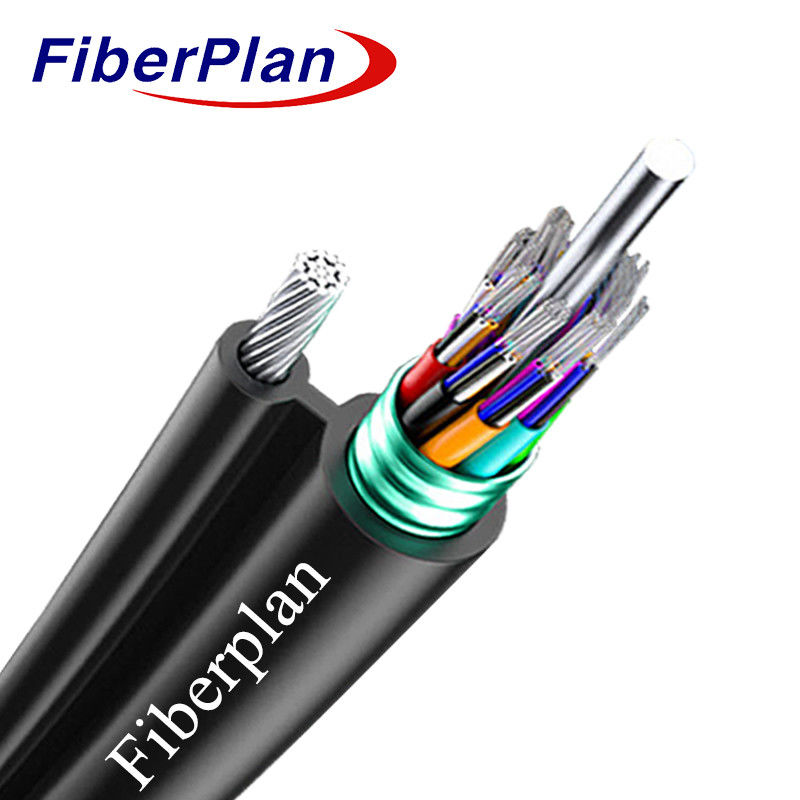

GYTC8S سلك ألياف ضوئية مدرعة للخارج الشكل 8
الوصف
الألياف 250μm مغلقة داخل أنابيب بلاستيكية فضفاضة عالية النمط مليئة مع مقاومة للماء
هذه الأنابيب ملفوفة في
الشريط المضغوط للحماية الإضافية. جنبا إلى جنب مع الأسلاك الداعمة، فإنها مغطاة في البولي إيثيلين
(PE) غلاف، وتشكيل هيكل الشكل 8.
التطبيق
1 التوزيع في الهواء الطلق، وضمان المتانة في بيئات متنوعة.
2 طرق تثبيت متعددة الاستخدامات مثل الإعدادات الجوية أو وضع خطوط الأنابيب.
3 تسهيل احتياجات الاتصالات بين الشبكات على المسافات الطويلة والمنطقة المحلية.
السمات
1 قوة غير المعدنية تقدم قدرات ممتازة ضد الكهرومغناطيسية.
2 تصميم أنبوب فضفاض يضمن أداءً مثاليًا.
3 تظهر مرونة ميكانيكية وبيئية رائعة.
4 يظهر مرونة جيدة وقدرات الانحناء.
5 يحتوي على قطر خارجي صغير ، وبناء خفيف الوزن ، مما يسهل التثبيت.
6 يتم ملء قلب الكابل بالكامل للحماية القصوى.
7 يعمل شريط الألومنيوم كحاجز للرطوبة، مما يعزز المتانة.
تفاصيل بناء الكابلات
| عدد الألياف | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| عدد الأنابيب | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| عصا التعبئة | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| القطر الخارجي (± 0.5mm) | 5.4X86 -150 |
5.4X86 -150 |
5.4X86 -150 |
5.4X98 ستة عشر5 |
5.4X108 -سابع عشر5 |
5.4X122 - 190 |
5.4X149 -22.0 |
| سمك القطر الخارجي (±0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | |||
| حجب الماء النظام |
المواد | هلام ملء / شريط منع الماء | |||||
| القوة المركزية العضو |
المواد | FRP | قطرها | 1.4 ((6-48) 2.0 ((72-144) |
|||
| القوة العقلية العضو |
المواد | أسلاك فولاذية متقطعة | النوع | 1.0mm*7 | |||
| الدرع | المواد | شريط من الألومنيوم | |||||
| غالوس | المواد | PE | الحجم (ه*و) |
2.5*1.5ملم | |||
| غطاء خارج | المواد | PE | اللون | أسود | |||
الخصائص الميكانيكية والبيئية للكابلات
| قوة السحب | على المدى الطويل ((N) | 3000N | |||||
| على المدى القصير | 7000N | ||||||
| حمولة السحق | على المدى الطويل ((N) | 300N/100mm | |||||
| على المدى القصير | 1000N/100mm | ||||||
| نصف قطر الانحناء | ديناميكية | 20D | |||||
| ثابتة | 10D | ||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | ||||||
| درجة حرارة التخزين | -40 درجة مئوية+70 درجة مئوية | ||||||
خصائص الألياف
| نوع الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | |||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | |||
| التخفيف | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر الغطاء | أمم | 125±1 | 125±1 | 125±1 | |||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر الطلاء | أمم | 242±7 | 242±7 | 242±7 | |||
