كابلات الألياف البصرية ADSS المقاومة بالخيوط الكيفلار ذات الغلاف المزدوج
الوصف

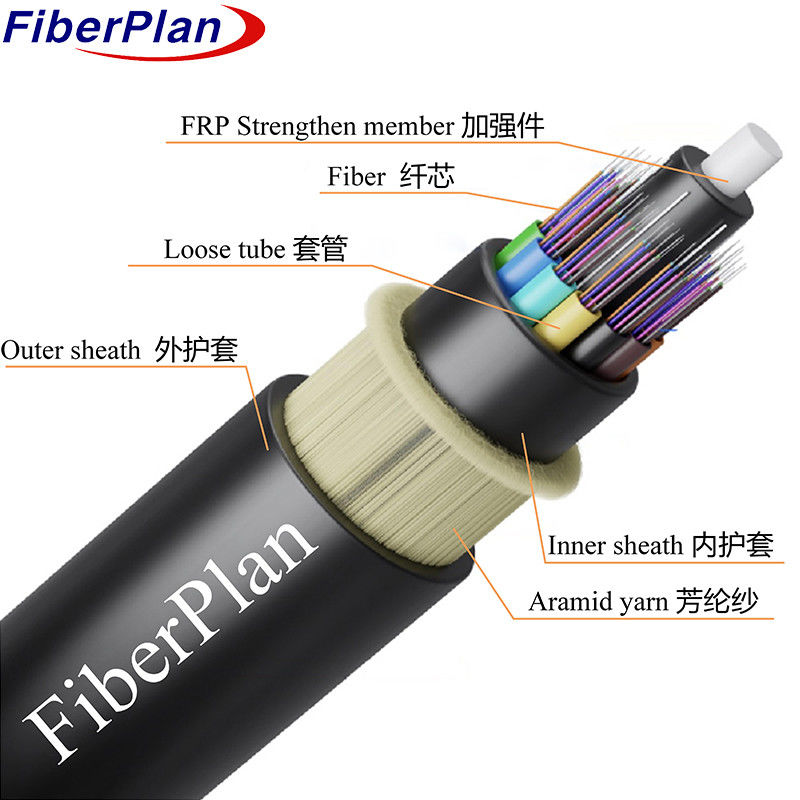

تم تصميم كابل ADSS (الذي يدعم نفسه بالكامل) مع هيكل أنبوب فضفاض.
يتم وضع الألياف بشكل آمن في أنابيب بلاستيكية عالية النطاق مليئة بمكون مقاوم للماء
لحماية من الرطوبة. هذه الأنابيب، جنبا إلى جنب مع الملئات، ثم يتم تقطيعها حول قوة مركزية
عضو مصنوع من FRP غير المعدنية (البلاستيك المقوى بالألياف) ، وتشكيل قلب الكابلات المدمجة والدائرية.
لتعزيز الحماية أكثر، يتم ملء النواة بمركب ملء وتغطية في البولي إيثيلين رقيقة
(PE) غلاف داخلي. لتعزيز إضافي يتم وضع طبقة من الخيوط الأراميدية على هذا الغلاف الداخلي
في النهاية ، يتم الانتهاء من الكابل مع غطاء خارجي ، والذي يمكن أن يكون إما البولي إيثيلين (PE) للقياس
التطبيقات أو مكافحة التتبع (AT) للبيئات ذات الإجهاد الكهربائي العالي.
كابل ADSS متين للغاية، مقاوم للرطوبة، وقادر على تحمل ظروف بيئية مختلفة،
مما يجعلها مثالية لكل من المنشآت الجوية والجوفية.
التطبيق
1تصميم كابل ADSS يعتبر ظروف الوقت الحقيقي من خطوط الطاقة العلوية، وضمان أفضل
الأداء والمتانة في مثل هذه البيئات.
2يتم استخدام غطاء PE الخارجي لخطوط الكهرباء تحت 110kV ، في حين يتم استخدام غطاء AT الخارجي (ضد التتبع)
لخطوط الكهرباء العاملة عند 110kV أو أعلى لتوفير حماية محسنة.
3يتم تصميم التصميم المحدد، بما في ذلك كمية الخيط الأراميد وعملية التشنج، لتلبية متطلبات
تغيير متطلبات المدى بفعالية، وضمان أن يعمل الكابل بشكل موثوق في مختلف المنشآت
سيناريوهات
السمات
1يسمح بالتركيب دون الحاجة إلى إيقاف التيار الكهربائي، مما يضمن الحد الأدنى من اضطرابات الخدمة.
2الوزن الخفيف والقطر الصغير يقلل من الإجهاد من الجليد والرياح والبرج والحملات الخلفية، وتعزيز
متانة الكابل وأدائه.
3تم تصميمها لمدة 30 عاما، وتقدم موثوقية طويلة الأجل وفعالية من حيث التكلفة.
4يظهر قوة سحب قوية ومرونة درجة الحرارة، وضمان أداء موثوق به في مختلف
الظروف البيئية
تفاصيل بناء الكابلات
| عدد الألياف | القلب 24-144 | |||||||
| حبل ملء | 2.0 ملم | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP/FRP مع PE | ||||||
| الحجم | 2.1ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| ملء | أنبوب PP / أنبوب PVC | |||||||
| الغطاء الداخلي | المواد | PE | ||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطر | ف2.2mm ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطر | 11±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن | |||||
| من 2 نواة إلى 60 نواة | 12±0.2ملم | 140±3kg/km | |||||
| 72 جوهر | 13±0.2 ملم | 190±3kg/km | |||||
| 96نواة | 14.5±0.2ملم | 220±3kg/km | |||||
| 144نواة | 16.5±0.2ملم | 240±3kg/km | |||||
| الجهد العامل الحد الأقصى يومياً | 88kN | ||||||
| أقصى حد ممكن لتوتر العمل | 32.7KN | ||||||
| نموذج المرونة | 37KN/mm2 | ||||||
| نصف قطر الانحناء ((ملم) | العملية | 240ملم | |||||
| التثبيت | 390ملم | ||||||
| الحمل الإضافي | الحمل الإضافي 0.5% ~ 0.7% | ||||||
| الثلج | 5 ملم | ||||||
| سرعة الرياح | 35m/s | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | أمم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
