كابل الألياف البصرية في الهواء الطلق
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | ADSS |

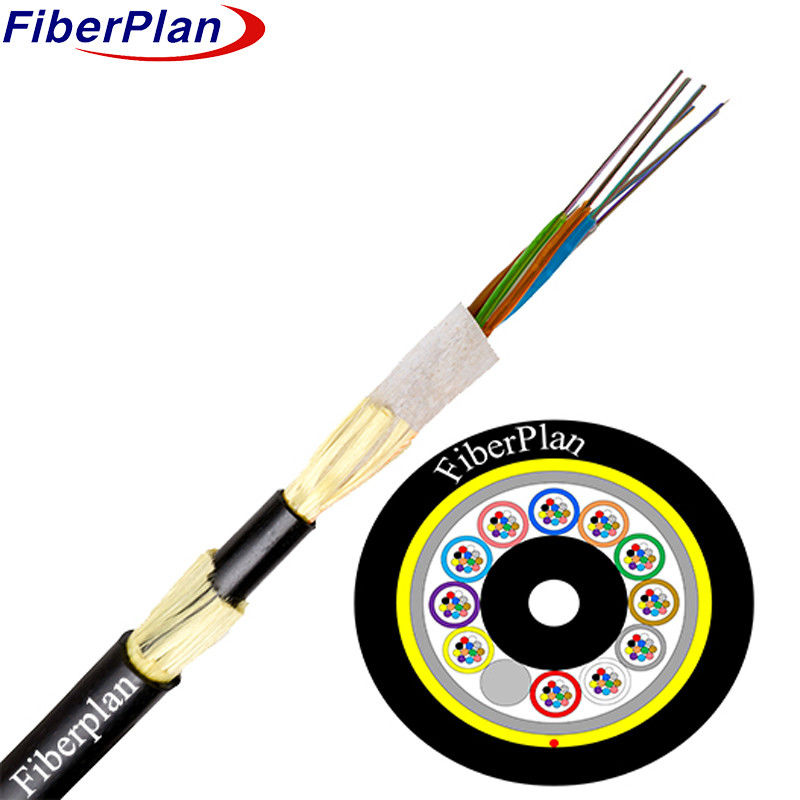

كابلات الألياف البصرية ADSS المقاومة بالخيوط الكيفلار ذات الغلاف المزدوج
الوصف
تم تصميم كابل ADSS (All-Dielectric Self-Supporting) مع هيكل أنبوب فضفاض لضمان
الأداء المثالي والمتانة. يتم وضع الألياف بشكل آمن في أنابيب بلاستيكية عالية النوعية مليئة
مركب مقاوم للماء، يحميهم بفعالية من الرطوبة. هذه الأنابيب، جنبا إلى جنب مع الملئات
محاطة حول عنصر قوة مركزي مصنوع من FRP غير المعدني (البلاستيك المعزز بالألياف) ، وتشكل
قلب كابل صغير و دائري
لتعزيز الحماية أكثر، يتم ملء النواة بمركب ملء وتغطية في البولي إيثيلين رقيقة
(PE) غلاف داخلي. لتعزيز إضافي يتم وضع طبقة من الخيوط الأراميدية على هذا الغلاف الداخلي
في نهاية المطاف، يتم إكمال الكابل مع غطاء خارجي، والتي يمكن أن تكون إما البولي إيثيلين (PE)
التطبيقات القياسية أو مكافحة التتبع (AT) للبيئات ذات الإجهاد الكهربائي العالي.
هذا البناء القوي يضمن أن كابل ADSS هو متين للغاية، مقاومة للرطوبة، وقادرة على
تتحمل ظروف بيئية مختلفة، وهذا يجعلها مثالية لكل من المنشآت الجوية والجوفية،
توفير أداء موثوق به في مجموعة من التطبيقات.
التطبيق
1تصميم كابل ADSS يعتبر ظروف الوقت الحقيقي من خطوط الطاقة العلوية، وضمان أفضل
الأداء والمتانة في مثل هذه البيئات.
2يتم استخدام غطاء PE الخارجي لخطوط الكهرباء تحت 110kV ، في حين يتم استخدام غطاء AT الخارجي
لخطوط الكهرباء العاملة عند 110kV أو أعلى لتوفير حماية محسنة.
3يتم تصميم التصميم المحدد، بما في ذلك كمية الخيط الأراميد وعملية التشنج، لتلبية متطلبات
تغيير متطلبات المدى بفعالية، وضمان أن يعمل الكابل بشكل موثوق في مختلف المنشآت
سيناريوهات
السمات
1. يسمح التثبيت دون الحاجة إلى إيقاف التيار الكهربائي، وتقليل انقطاع الخدمة أثناء
النشر.
2خفيفة الوزن والقطر المدمجة تقليل الضغط من الجليد والرياح والبرج والحملات
تحسين متانة الكابل وأدائه العام.
3تم تصميمها لمدة 30 عامًا ، مما يضمن الموثوقية على المدى الطويل وفعالية التكلفة في البنية التحتية
المشاريع.
4يظهر قوة سحب قوية ومقاومة لدرجات الحرارة، وضمان أداء ثابت
في ظروف بيئية مختلفة
تفاصيل بناء الكابلات
| عدد الألياف | القلب 24-144 | |||||||
| حبل ملء | 2.0 ملم | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | FRP/FRP مع PE | ||||||
| الحجم | 2.1ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| ملء | أنبوب PP / أنبوب PVC | |||||||
| الغطاء الداخلي | المواد | PE | ||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطر | ف2.2mm ((خارجية/داخلية) | |||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطر | 11±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | الوزن | |||||
| من 2 نواة إلى 60 نواة | 12±0.2ملم | 140±3kg/km | |||||
| 72 جوهر | 13±0.2 ملم | 190±3kg/km | |||||
| 96نواة | 14.5±0.2ملم | 220±3kg/km | |||||
| 144نواة | 16.5±0.2ملم | 240±3kg/km | |||||
| الجهد العامل الحد الأقصى يومياً | 88kN | ||||||
| أقصى حد ممكن لتوتر العمل | 32.7KN | ||||||
| نموذج المرونة | 37KN/mm2 | ||||||
| نصف قطر الانحناء ((ملم) | العملية | 240ملم | |||||
| التثبيت | 390ملم | ||||||
| الحمل الإضافي | الحمل الإضافي 0.5% ~ 0.7% | ||||||
| الثلج | 5 ملم | ||||||
| سرعة الرياح | 35m/s | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (بيس) م) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر الغطاء | أمم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
