| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYXTW |

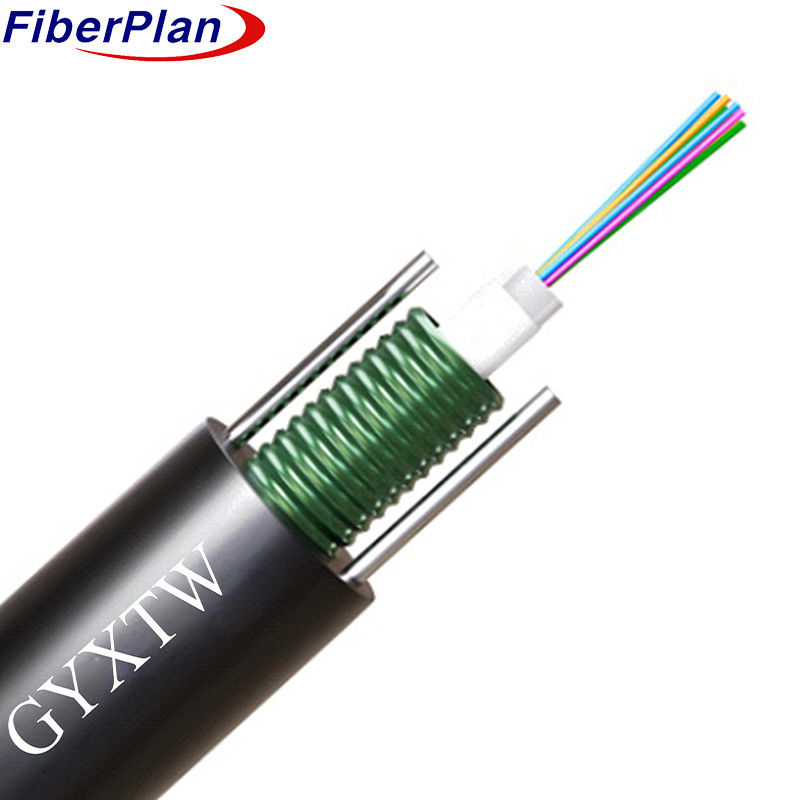

كابل الألياف البصرية المزود بالدرع في الهواء الطلق
الوصف
يستخدم الكابل أنابيب بلاستيكية عالية النطاق تحتوي على الألياف، مليئة بمادة مقاومة للماء
مركب للحماية، طبقة من شريط الفولاذ المموج، مغلقة بمادة منع الماء،
يضمن هيكلاً مضغوطاً و مقاوماً للماء. يتم تعزيزه بواسطة أسلاك فولاذية موازية
بجانب الشريط. وأخيراً، يتم تغطية الكابل في غلاف من البولي إيثيلين الوقائي (PE)
ضمان المرونة البيئية الشاملة.
التطبيق
المقصود لتركيبات الهواء أو القنوات، والكابلات تلبي الهيكلية والبيئية،
معايير الأداء اللازمة للتنفيذ في بيئات الخارج.
معلقة في الهواء أو وضعت داخل القنوات ، تلبية لجميع وسائل الاتصال أو الشبكات
الأغراض
السمات
1.بناء مقاوم للحرارة: تم تصميم الكابل للحفاظ على قوة ميكانيكية قوية
الأداء عبر اختلافات درجة الحرارة، وضمان وظائف متسقة في مختلف
الظروف البيئية
2.حماية الألياف: مقاومة للهيدروليز، أنبوب فضفاض ذو قوة عالية،
يقدم الحماية الحيوية للألياف، مما يضمن حمايتها الحيوية.
3قوة ومرونة مجتمعة: تم تعزيز الكابل بواسطة أسلاك فولاذية موازية مزدوجة،
مزيج فريد من مقاومة السحق والمرونة، وتعزيز قوة السحب لموثوقية دائمة.
4.التثبيت السهل: يحتوي على تصميم مضغوط وخفيف الوزن ، تم تصميم هذا الكابل
من أجل تثبيتات سهلة وقابلة للتكيف عبر تطبيقات مختلفة ، مما يضمن توزيع سهل الاستخدام.
تفاصيل بناء الكابلات
| عدد الألياف | 0 ~ 24core | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطر | Ф2.2 ((خارجية/داخلية) | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| أسلاك فولاذية | الحجم | 0.8ملم | ||||||
| الرقم | 2 | |||||||
| الغطاء الخارجي | المواد | PE،HDPE،LDPE | ||||||
| قطر | 7±0.2 ملم | |||||||
لون الألياف
|
عدد الألياف 8 النواة لكل أنبوب |
1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| 1 ~ 24 | 8.0 ملم +-0.3 ملم | 65 كجم/كيلومتر + 10 كجم | |||||
| نطاق الحرارة | -40+70 | .... | |||||
| نصف قطر الانحناء (ملم) | على المدى الطويل | 10D | |||||
| من الانحناء نصف قطرها (ملم) |
قصيرة الأجل | 20D | |||||
| الدقيقة المسموح بها قوة السحب (N) |
على المدى الطويل | 1200 | |||||
| الدقيقة المسموح بها قوة السحب (N) |
قصيرة الأجل | 1500 | |||||
| العملية درجة الحرارة (°C) |
-40+70 | ||||||
| التثبيت درجة الحرارة (°C) |
-20+60 | ||||||
| درجة حرارة التخزين (°C) | -40+70 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200+/ -صفر015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50+10 | 62.5+/25 | 50+10 | |||
| قطر الغطاء | أمم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
