كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | لطيف |

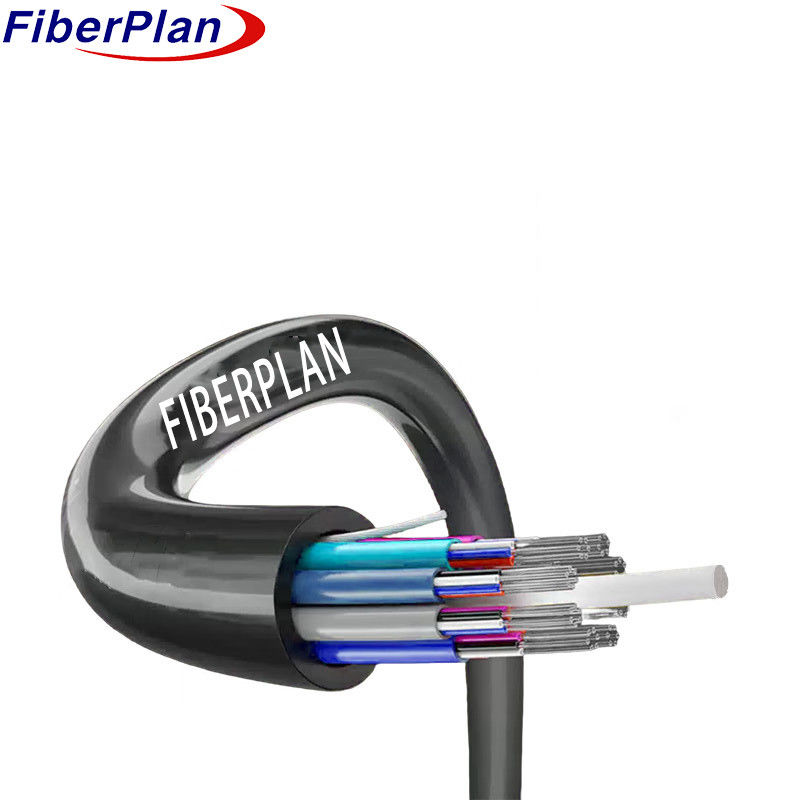

كابل متعدد الأنابيب مع شريط حجب المياه لتحويل البيانات عالي الأداء
إرسال هدية
الوصف
هذا الكابل ذو الألياف البصرية يعطي الأولوية للحماية: الألياف البصرية الحساسة مغطاة في
أنبوب متين مصنوع من بلاستيك عالي القوة مليء بمكونات خاصة مقاومة للماء
هذه الأنابيب تحمي سلامة الألياف من خلال منع تلف الرطوبة، وضمان
حتى في الظروف الصعبة
يوفر القوة دون تدخل معدني
يخلق المملئات هيكلًا دائريًا قويًا. يتم تحقيق حماية إضافية ضد الماء من خلال حجب المياه
شريط ملفوف حول قلب الكابل. مغطى بغطاء من البولي إيثيلين (PE) مرن ، يتم وضع الكابل
محصنة ضد العناصر الخارجية، مصممة لضمان نقل البيانات الموثوق بها عبر مختلف
الظروف البيئية
التطبيق
1تكييف التوزيع في الهواء الطلق: تم تصميم هذا الكابل للتطبيقات في الهواء الطلق،
الظروف الجوية والعوامل البيئية، وضمان نقل البيانات الموثوق بها في الهواء الطلق.
2ناقل الطاقة: يحتوي على بنية قوية مناسبة لتطبيقات عالية الطاقة، وهذا
يدعم الكابل بكفاءة أنظمة نقل الطاقة الجذعية عبر الشبكات الموسعة.
3بيئات عالية التداخل الكهرومغناطيسي: مصممة للتفوق في البيئات ذات التداخل الكهرومغناطيسي
التداخلات الكهرومغناطيسية، هذا الكابل يقلل من حساسية لهذه التداخلات، وضمان مستقرة
ونقل البيانات دون انقطاع في ظروف صعبة.
الخصائص
1قوة ميكانيكية ومرونة درجة حرارة: يضمن فعالية موثوقة عبر درجة الحرارة
وتظهر مرونة ميكانيكية كبيرة لأداء ثابت في مختلف
الشروط
2أنبوب فضفاض مقاوم للهيدروليز: يوفر المتانة والقوة من خلال مقاومة هيدروليز، وضمان
أداء ممتد حتى في الظروف الرطبة.
3حماية الألياف المتخصصة: تحمي الألياف المغلقة بفعالية بمكونات ملء متخصصة
داخل الأنبوب
4مقاومة السحق والمرونة: يوازن مقاومة السحق مع المرونة ، مما يسهل التدفق
المنشآت في بيئات مختلفة.
5حماية خارجية محسنة: تعزز المتانة العامة والموثوقية من خلال تعزيز الدفاع
ضد العوامل البيئية مع مركب التعبئة داخل الأنابيب المفتوحة.
تفاصيل الهيكل
| عدد الألياف | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| عدد الأنابيب | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| الألياف لكل أنبوب | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| عدد عصى الحشو | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر الأنبوب (± 0.05mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| سمك الأنابيب المفتوحة (±0.1mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر الخروج الاسمي (± 0.1mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| سمك السترة (±0.05mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| أنبوب فضفاض | المواد | PBT | اللون | الطيف القياسي | ||||
| عصا التعبئة | المواد | PP | اللون | أسود | ||||
| ملء الأنابيب | المواد | مركب ملء | ||||||
| عضو القوة المركزية | المواد | FRP | قطرها | 1.5 ملم (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| طبقة | PE (لـ 96C-144C فقط) | |||||||
| نظام حجب الماء | المواد | شريط منع الماء | ||||||
| الحبل الممزق | النوع | 1110*2 | ||||||
| غطاء خارج | المواد | الـ MDPE | اللون | أسود | ||||
الأداء الميكانيكي والبيئي
| قوة السحب | على المدى الطويل ((N) | 600N | ||||||
| على المدى القصير | 1500N | |||||||
| حمولة السحق | المدى الطويل (N/100mm) | 300N/100mm | ||||||
| المدى القصير (N/100mm) | 1000N/100mm | |||||||
| نصف قطر الانحناء | ديناميكية (ملم) | 20D | ||||||
| الستاتيكية (ملم) | 10D | |||||||
| درجة حرارة التخزين | -20 درجة مئوية+70 درجة مئوية | |||||||
| درجة حرارة التثبيت | -10 درجة مئوية+60 درجة مئوية | |||||||
أداء الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||||
| الحالة | ملم | 1310/1550 | 850/1300 | 850/1300 | ||||
| التخفيف | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر الغطاء | أمم | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر الطلاء | أمم | 242±3 | 242±3 | 242±3 | ||||
