كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA53 |
كابل نظري خارجي مزدوج الدرع مزدوج الغطاء GYTA53
الوصف
يحتوي تشكيل الكابل على ألياف مدعومة في أنبوب بلاستيكي فضفاض عالي النمط مليء بـ
مركب مقاوم للمياه. سلك فولاذي، في بعض الأحيان مغطى ببولي إيثيلين للحصول على ألياف عالية
الحساب الكابلات، بمثابة عضو القوة المعدنية في النواة. الأنبوب والملء
حول هذا العضو قوة لتشكيل مركبة، محور الكابل الدائري.
مركب لمنع دخول الماء، تليها غطاء داخلي رقيق من PE.
معززة بطبقة PSP المطبقة طولاً وتكملها غطاء PE الخارجي.
التطبيق
*التكيف مع التوزيع في الهواء الطلق: تم تصميم هذا الكابل خصيصا للاستخدام في الهواء الطلق
لتحمل التحديات البيئية، وضمان أداء موثوق به في التوزيع في الهواء الطلق
سيناريوهات
* خيارات التثبيت المتعددة: مناسبة لأساليب التثبيت المختلفة، بما في ذلك النشر الجوي،
وتركيب القنوات، ودفن مباشر، مما يوفر المرونة في تخطيط البنية التحتية.
*مثالية للاتصالات الشبكية على المسافات الطويلة والمنطقة المحلية: مصممة لتلبية متطلبات
من كل من الاتصالات بعيدة المدى وتسهيلات شبكات المنطقة المحلية، وضمان فعالة
نقل البيانات بكفاءة على مسافات مختلفة.
الخصائص
* أداء ميكانيكي ودرجة حرارة قوي: يضمن أداء موثوق به في ظل ظروف مختلفة
الضغوط الميكانيكية والظروف الحرارية.
* أنبوب فضفاض مقاوم للهيدروليز عالية القوة: أنبوب فضفاض، مع خصائص عالية القوة،
مقاوم للهيدروليز، مما يضمن استمرارية الكابلات لفترة طويلة.
* مركب خاص لملء الأنابيب لحماية الألياف: يستخدم مركب ملء متخصص داخل
أنبوب لتوفير الحماية الأساسية للألياف البصرية.
* مقاومة السحق والمرونة: مصممة لتحمل القوى السحقية مع الحفاظ على المرونة
مما يسمح بالتركيب المتعدد الاستخدامات.
* تدابير التصميم الصلبة للماء:
عضو القوة المركزي: سلك فولاذي يعمل كعضو قوة مركزي.
- ملء جوهر الكابل: 100٪ ملء جوهر الكابل مع مركب ملء يعزز الصمود المائي
النزاهة.
حاجز الرطوبة: يعمل ملمس البولي إيثيلين الألومنيوم (APL) كحاجز للرطوبة.
- PSP مقاومة للرطوبة:التطبيق الطويل للبولي إيثيلين (PSP) يزيد من الرطوبة
التثبيت
-المواد التي تحجب المياه: تضم مواد تحجب المياه لضمان المزيد من الحماية من
دخول الماء

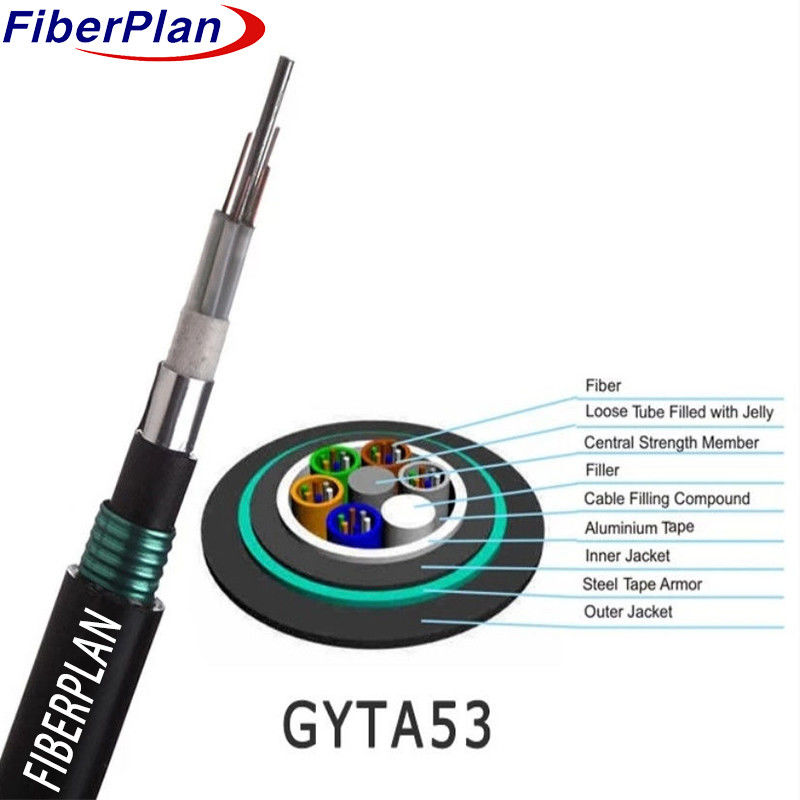

تفاصيل بناء الكابلات
| عدد الألياف | 12- 144 النواة | |||||||
| حبل ملء | 4-0 | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك الفولاذ / FRP | ||||||
| الحجم | 1.3ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الغطاء الداخلي | المواد | PE/HDPE | ||||||
| قطرها | 2.0 ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| مقاومة داخلية | المواد | شريط من الألومنيوم | ||||||
| معدات الدفع الخارجية | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 1.7±0.1ملم | |||||||
لون الألياف
| عدد الألياف8 نواةلكل أنبوب | 1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع مؤشر أسود. بالنسبة للون الأسود لا حاجة إلى مؤشر أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| من 24 إلى 42 | 14.0±0.4 ملم | 150±4kg/km | |||||
| 48نواة | 14.0±0.4 ملم | 200±4kg/km | |||||
| 60نواة | 14.0±0.4 ملم | 205±4kg/km | |||||
| 72 قلب | 15.5±0.4 ملم | 210±4kg/km | |||||
| 96 قلب | 17.1±0.4 ملم | 270±4kg/km | |||||
| 144 قلب | 20.3±0.4 ملم | 310±4kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 3000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 4000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | على المدى الطويل | 1000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | قصيرة الأجل | 3000 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50±1.0 | 62.5±25 | 50±1.0 | |||
| قطر الغطاء | أمم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
