كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA53 |

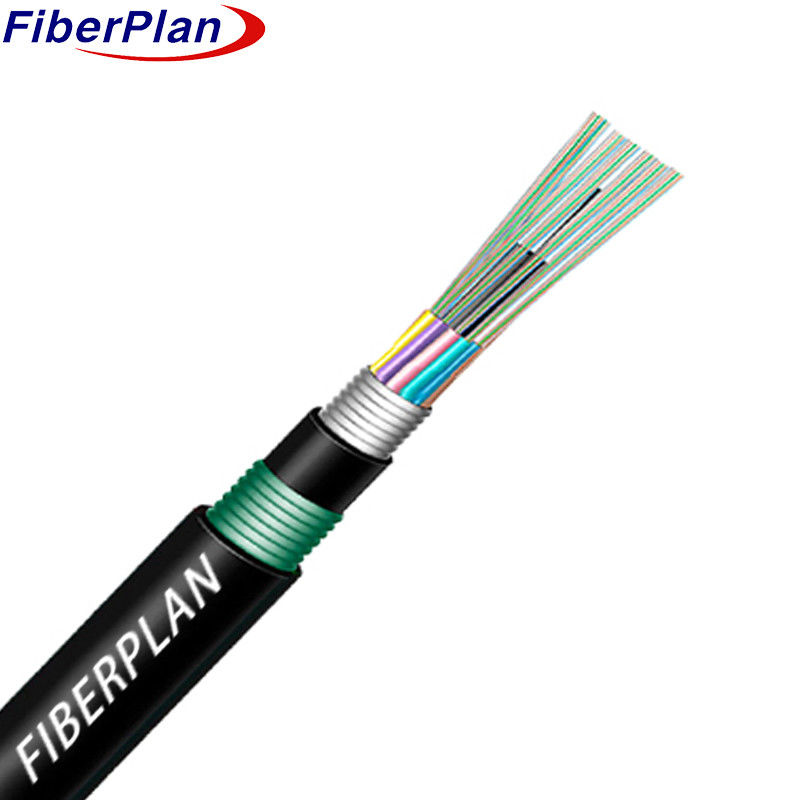

كابل نظري خارجي مزدوج الدرع مزدوج الغطاء GYTA53
الوصف
تشمل بنية الكابلات الألياف البصرية الموجودة في أنبوب بلاستيكي فضفاض عالي النمط مليء
مع مركب مقاوم للماء في جوهرها سلك فولاذي
للأسلاك عالية عدد الألياف، ويعمل كعضو القوة المعدنية.
يتم تعبئة الحشوات لإنشاء قلب كابل مدور ومدمج.
منع دخول المياه ، تليها تطبيق غطاء داخلي رقيق من PE.
معززة بطبقة PSP المطبقة طولاً ومنتهية بغطاء خارجي PE لتعزيز
الصمود والحماية من العناصر الخارجية.
التطبيق
* تكييف التوزيع في الهواء الطلق: تم تصميم هذا الكابل للبيئات الخارجية،
مصممة لتحمل التحديات البيئية، وضمان أداء موثوق به في الهواء الطلق
سيناريوهات التوزيع.
* خيارات التثبيت متعددة الاستخدامات: متوافقة مع طرق التثبيت المختلفة بما في ذلك الهواء
نشر، وتركيب القنوات، ودفن مباشر، مما يوفر المرونة في تخطيط البنية التحتية.
* مثالية للاتصالات الشبكة لمسافات طويلة والمنطقة المحلية: مصممة لتلبية متطلبات
من كل من الاتصالات بعيدة المدى وتسهيلات شبكات المنطقة المحلية، وضمان فعالة
نقل البيانات بكفاءة على مسافات مختلفة.
الخصائص
* أداء ميكانيكي ودرجة حرارة قوية: يضمن وظائف موثوق بها في ظل مختلف
الضغوط الميكانيكية والظروف الحرارية.
* مقاوم للهيدروليز أنبوب فضفاض ذو قوة عالية: يحتوي على أنبوب فضفاض ذو قوة عالية مقاوم ل
تحليل المياه، مما يضمن استمرارية الكابلات لفترة طويلة.
* مركب ملء الأنابيب المتخصص لحماية الألياف: يستخدم مركب ملء متخصص
داخل الأنبوب لتوفير حماية أساسية للألياف البصرية.
* مقاومة السحق والمرونة: يوازن مقاومة السحق مع المرونة ، مما يسهل التنوع
المنشآت في بيئات مختلفة.
* تدابير التصميم الصلبة للماء:
- عضو القوة المركزي: يستخدم سلك فولاذي كعضو القوة المركزي.
- ملء محور الكابل: يضمن ملء 100% من محور الكابل مع مركب لتعزيز الصمود
النزاهة.
- حاجز الرطوبة APL: يطبق ملمس البولي إيثيلين الألومنيوم (APL) كحاجز للرطوبة.
- PSP مقاومة للرطوبة: يطبق على طول البولي إيثيلين (PSP) لتعزيز مقاومة الرطوبة.
- المواد الحاجزة للماء: تتضمن مواد حاجزة للماء لضمان المزيد من الحماية من
دخول الماء
تفاصيل بناء الكابلات
| عدد الألياف | 12- 144 النواة | |||||||
| حبل ملء | 4-0 | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك الفولاذ / FRP | ||||||
| الحجم | 1.3ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الغطاء الداخلي | المواد | PE/HDPE | ||||||
| قطرها | 2.0 ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| مقاومة داخلية | المواد | شريط من الألومنيوم | ||||||
| معدات الدفع الخارجية | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 1.7±0.1ملم | |||||||
لون الألياف
| عدد الألياف8 نواةلكل أنبوب | 1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| من 24 إلى 42 | 14.0±0.4 ملم | 150±4kg/km | |||||
| 48نواة | 14.0±0.4 ملم | 200±4kg/km | |||||
| 60نواة | 14.0±0.4 ملم | 205±4kg/km | |||||
| 72 قلب | 15.5±0.4 ملم | 210±4kg/km | |||||
| 96 قلب | 17.1±0.4 ملم | 270±4kg/km | |||||
| 144 قلب | 20.3±0.4 ملم | 310±4kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 3000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 4000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | على المدى الطويل | 1000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | قصيرة الأجل | 3000 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
خصائص الألياف
| أسلوب الألياف | الوحدة | (SM) G652 |
(SM) G652D |
م م م 50/125 |
م م م 62.5/125 |
م م م OM3-300 |
|
| الحالة | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التخفيف | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 3.0/1.0 | .... | .... | |||
| الاكتئاب | 1550nm | السم/ ((nm*km) | .... | ≤18 | .... | .... | الاكتئاب |
| 1625nm | السم/ ((nm*km) | .... | ≤22 | .... | .... | ||
| نطاق النطاق | 850nm | MHZ.KM | .... | .... | 400 | ¥160 | نطاق النطاق |
| 1300nm | MHZ.KM | .... | .... | 800 | 500 | ||
| طول موجة التشتت الصفر | nm | 1300-1324 | 1302 ≤1322 |
.... | .... | 1295، ≤1320 |
|
| منحدر الضغط الصفري | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD الحد الأقصى للألياف الشخصية | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| قيمة ربط التصميم PMD | (سلم))2*كيلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موجة قطع الألياف λc | nm | 1180, ≤1330 |
¥1180، ≤1330 |
.... | .... | .... | |
| غطاء الكابلات طول الموجة λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| الـ MFD | 1310nm | أمم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | أمم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| الرقمية الفتحة ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| خطوة ((متوسط من الاتجاهين القياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| الاختلالات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| التقطيع | |||||||
| التشتت الخلفي للفارق معامل |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ||||
| ديماتر النواة | أمم | 50±1.0 | 62.5±25 | 50±1.0 | |||
| قطر الغطاء | أمم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أمم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| طلاء/شافينش خطأ مركزي |
أمم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| خطأ في مركزية القلب/الغطاء | أمم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الشعاع الملتوي | أمم | ≤4 | ≤4 | .... | .... | .... | |
