كابل الألياف البصرية في الهواء الطلق
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Fiberplan |
| إصدار الشهادات | ISO 9001; TÜV certificate |
| رقم الموديل | GYTA53 |

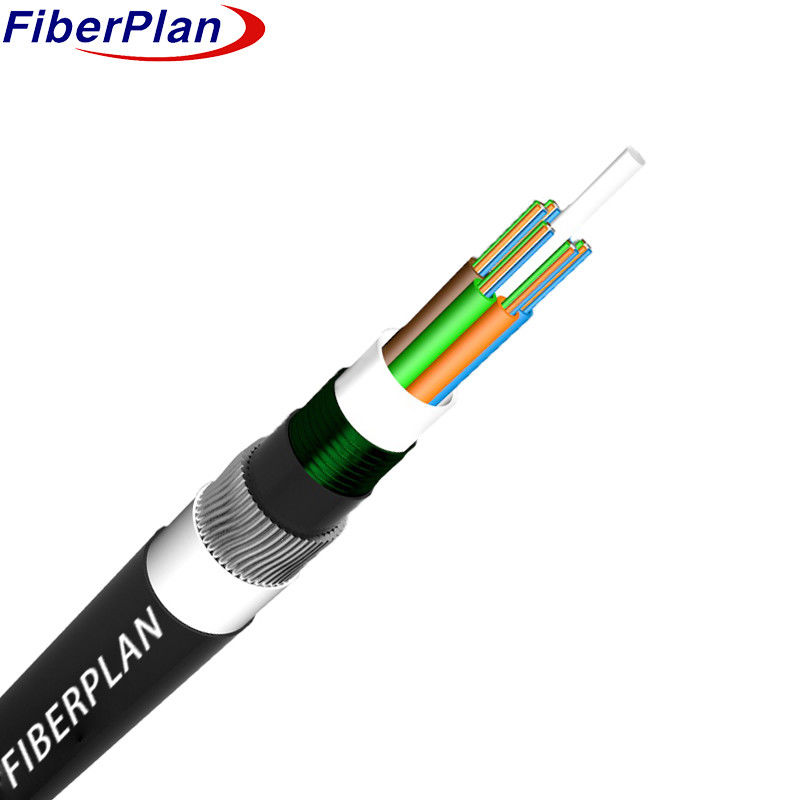

كابل نظري خارجي مزدوج الدرع مزدوج الغطاء GYTA53
الوصف
يحتوي تشكيل الكابل على ألياف بصرية في أنبوب بلاستيكي فضفاض مليء بمركز عال
مع مركب مقاوم للماء في جوهرها ، سلك فولاذي ، في بعض الأحيان مغطى بالبوليثيلين
للأسلاك عالية عدد الألياف، بمثابة عضو القوة المعدنية.
والملئات متماسكة لتشكيل مركب، ومركزي قلب الكابل. يتم ملء هذا القلب تماما مع
مركب لمنع دخول الماء، تليها تطبيق غطاء داخلي رقيق من PE.
يتم تعزيزها بشكل أكبر بطبقة PSP المطبقة على طول وتكملة بغطاء خارجي PE
لتعزيز المتانة والحماية من العناصر الخارجية.
التطبيق
*التكيف مع التوزيع في الهواء الطلق: مصممة لبيئات الهواء الطلق، هذا الكابل هو خصيصا
مصممة لتحمل التحديات البيئية، وضمان أداء موثوق به في الهواء الطلق
سيناريوهات التوزيع.
* خيارات التثبيت المتعددة:متوافق مع طرق التثبيت المتعددة بما في ذلك الهواء
نشر، وتركيب القنوات، ودفن مباشر، مما يوفر المرونة في تخطيط البنية التحتية.
*مثالية للاتصالات الشبكية على المسافات الطويلة والمنطقة المحلية: تم تصميمها لتلبية متطلبات
متطلبات كل من الاتصالات على مسافة بعيدة وإعدادات شبكات المنطقة المحلية، وضمان
نقل البيانات بفعالية وكفاءة على مسافات مختلفة.
الخصائص
*أداء ميكانيكي ودرجة حرارة قوي: يضمن وظائف موثوق بها في ظروف مختلفة
الضغوط الميكانيكية والظروف الحرارية.
*الأنابيب المفتوحة عالية القوة المقاومة للهيدروليز: يحتوي على أنبوب فضفاض عالية القوة المقاوم لل
تحليل المياه، مما يضمن استمرارية الكابلات لفترة طويلة.
* مركب ملء أنابيب متخصص لحماية الألياف: يستخدم مركب ملء متخصص
داخل الأنبوب لتوفير حماية أساسية للألياف البصرية.
* مقاومة السحق والمرونة: يوازن مقاومة السحق مع المرونة، مما يسهل التنوع
المنشآت في بيئات مختلفة.
* تدابير التصميم الصلبة للماء:
عضو القوة المركزي: يستخدم سلك فولاذي كعضو القوة المركزي.
- ملء قلب الكابل: يضمن ملء كامل لقلب الكابل بمكون لتعزيز
النزاهة الصلبة
-حاجز الرطوبة APL: يطبق ملمس البولي إيثيلين الألومنيوم (APL) كحاجز للرطوبة.
- PSP مقاومة للرطوبة: يطبق البولي إيثيلين (PSP) على طول لتعزيز مقاومة الرطوبة.
- المواد التي تحجب المياه: تضم مواد تحجب المياه لضمان حماية أكبر
ضد دخول الماء
تفاصيل بناء الكابلات
| عدد الألياف | 12- 144 النواة | |||||||
| حبل ملء | 4-0 | |||||||
| حاجز الرطوبة | نظام حجب المياه | |||||||
| عضو القوة المركزية | المواد | أسلاك الفولاذ / FRP | ||||||
| الحجم | 1.3ملم | |||||||
| ملء الأنابيب | مركب ملء الأنابيب | |||||||
| الغطاء الداخلي | المواد | PE/HDPE | ||||||
| قطرها | 2.0 ملم | |||||||
| أنبوب فضفاض | المواد | PBT | ||||||
| قطرها | Ф2.2 ((خارجية/داخلية) | |||||||
| مقاومة داخلية | المواد | شريط من الألومنيوم | ||||||
| معدات الدفع الخارجية | المواد | شرائط الصلب المموجة | ||||||
| الغطاء الخارجي | المواد | PE/HDPE | ||||||
| قطرها | 1.7±0.1ملم | |||||||
لون الألياف
| عدد الألياف8 نواةلكل أنبوب | 1 | 2 | 3 | 4 | 5 | 6 |
| الأزرق | برتقالية | أخضر | البني | الرمادي | الأبيض | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا | |
| اللون 13 ~ 24 سيتم وضع علامة عليها مع تعقب أسود. بالنسبة للون الأسود لا حاجة إلى تعقب أسود، وسوف تستخدم اللون الطبيعي بدلا من ذلك. | ||||||
السمة الميكانيكية للأسلاك
| النواة | قطر الكابل | وزن | |||||
| من 24 إلى 42 | 14.0±0.4 ملم | 150±4kg/km | |||||
| 48نواة | 14.0±0.4 ملم | 200±4kg/km | |||||
| 60نواة | 14.0±0.4 ملم | 205±4kg/km | |||||
| 72 قلب | 15.5±0.4 ملم | 210±4kg/km | |||||
| 96 قلب | 17.1±0.4 ملم | 270±4kg/km | |||||
| 144 قلب | 20.3±0.4 ملم | 310±4kg/km | |||||
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D | |||||
| نصف قطر الانحناء ((ملم) | قصيرة الأجل | 20D | |||||
| أقصى قوة سحب مسموح بها ((N)) | على المدى الطويل | 3000 | |||||
| أقصى قوة سحب مسموح بها ((N)) | قصيرة الأجل | 4000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | على المدى الطويل | 1000 | |||||
| الحد الأدنى للحمل المسموح به (N/100mm) | قصيرة الأجل | 3000 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +70 | ||||||
| درجة حرارة التثبيت ((°C) | -15 ~ +60 | ||||||
خصائص الألياف
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
